Macchina da taglio laser FIBER LT-4060 - 1500 W, 600 × 400 mm
Taglierina compatta MAX con tavolo passante, testa Au3Tech A130M e refrigeratore CWFL-1500.
Taglia il metallo secondo i tuoi disegni
Realizza elementi tecnici, segnaletica e parti di alloggiamento sulla tua macchina da taglio FIBER. La tecnologia laser ti dà la libertà di realizzare contorni, fori e disposizioni di diversi dettagli in un unico progetto.

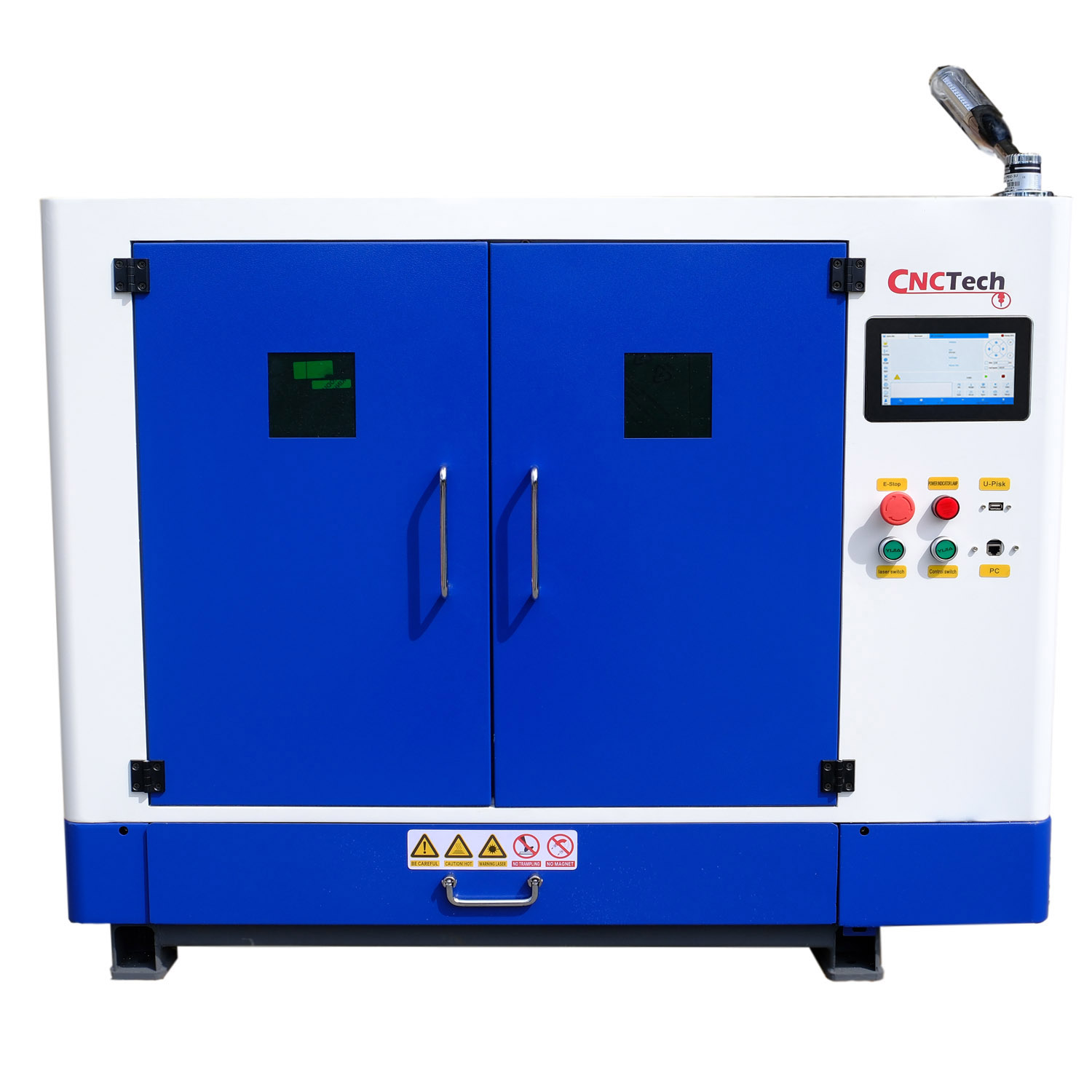

La LT-4060 è una macchina da taglio laser FIBER chiusa per la lavorazione di particolari metallici di piccole e medie dimensioni. La potenza ottica 1500 W e il campo 600 × 400 mm permettono di preparare segnaletica, pannelli, maniglie, elementi abitativi e piccole serie di particolari. La macchina utilizza una sorgente MAX MFSC-1500C, una testa Au3Tech A130M e un controllo MCC100 con NexCut X1. La testa è dotata di regolazione manuale della messa a fuoco e Live Focus per tracciare l'altezza sopra la lamiera. L'azionamento passo-passo X/Y e il servo Z lavorano insieme in un design compatto con guide lineari.
Il vostro taglio dei metalli apre la possibilità di realizzare prototipi, serie brevi e ordini attuali. Hai il controllo sulla geometria del progetto e sull'organizzazione del lavoro nello stabilimento.
Taglio di dettagli metallici con un laser FIBER
I vantaggi più importanti
1500 W per il taglio del metallo
MAX MFSC-1500C è una sorgente in modalità continua con una lunghezza d'onda nominale di 1080 nm e raffreddamento ad acqua. Questa è una buona direzione per uno studio pubblicitario, un laboratorio di prototipazione e un impianto per la produzione di parti tecniche.
Incendio e quota sotto controllo
La testa A130M è dotata di connettore QBH, design antipolvere e lente protettiva inferiore sostituibile. La lente protettiva sostituibile e il design antipolvere rendono la testa pratica per le attività quotidiane.
Più libertà con un foglio più lungo

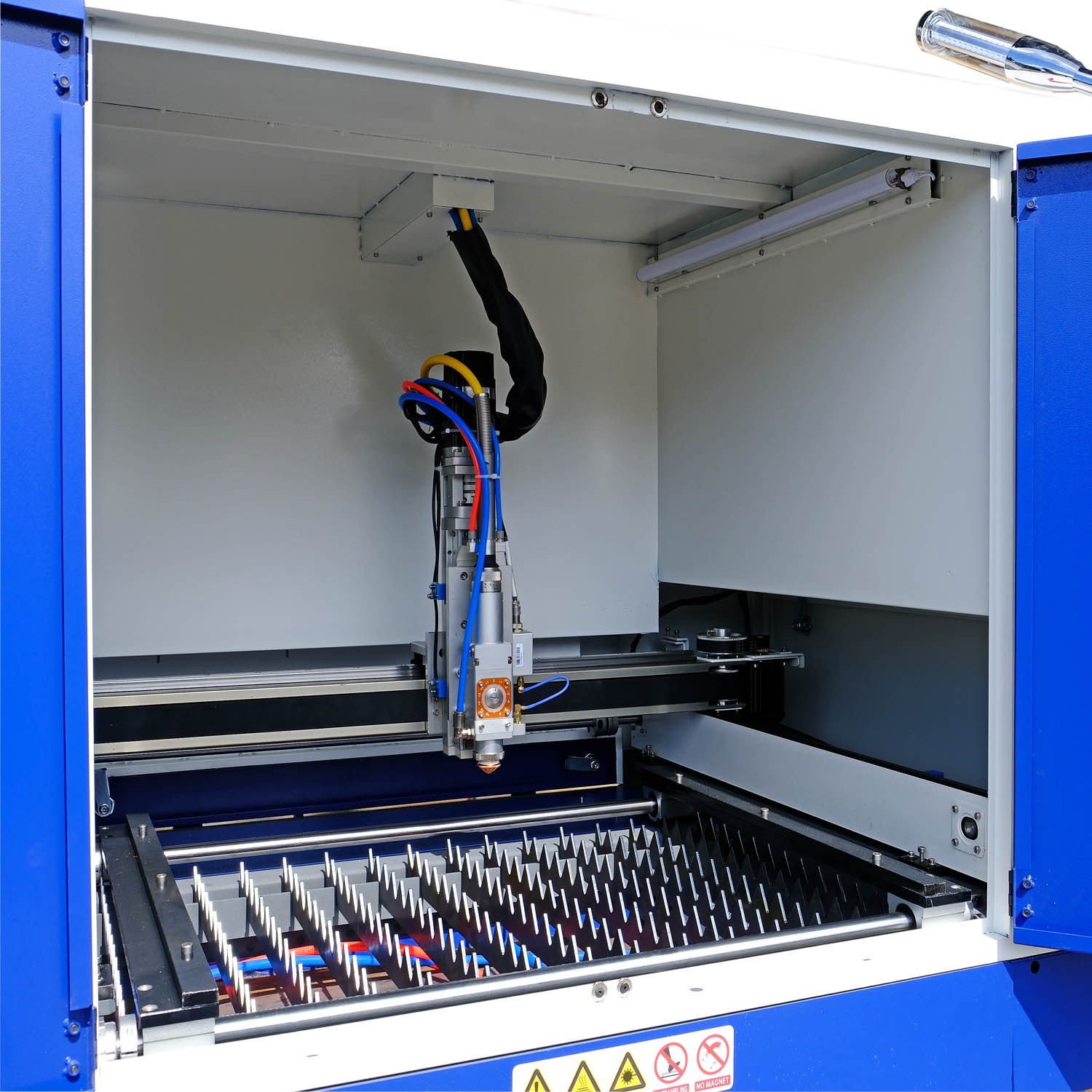

Il piano a coltelli dentati limita la superficie di contatto dei supporti con la lamiera. Un cassetto estraibile facilita la raccolta dei piccoli rifiuti e l'organizzazione della successiva serie di dettagli.
NexCut X1 alla macchina
Il pannello a sfioramento fornisce l'accesso all'homing, al movimento manuale degli assi, all'acceleratore, al controllo laser, all'importazione di progetti e all'avvio di attività. Questa è una soluzione conveniente per frequenti cambi di geometria e produzione in serie brevi.
Movimento fluido in un design compatto
I motori passo-passo Leadshine funzionano sugli assi X/Y e un servoazionamento funziona sull'asse Z. Ottieni una stazione per contorni, fori e layout di parti in lamiera.

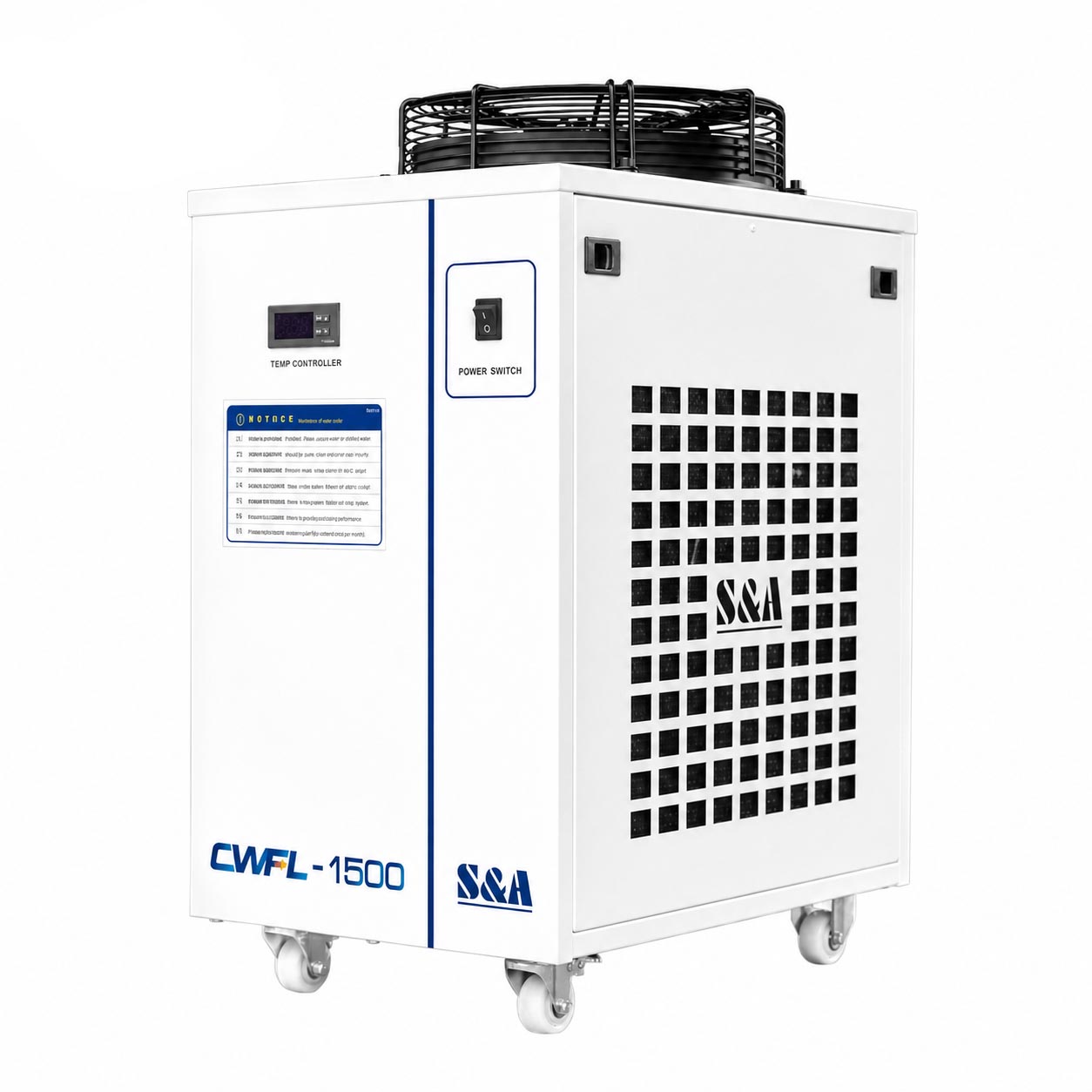

Chiller nella configurazione impostata
Il refrigeratore CWFL-1500 fa parte del set e gestisce il raffreddamento del laser e dell'ottica. Hai una sorgente, una testa e un raffreddamento abbinati a una stazione di produzione.
Lavorare con contorni e dettagli in lamiera
Ritagliare il motivo della zampa
Cuore con motivo ritagliato
Fori nel pannello di acciaio
Idee per le applicazioni
Prototipi e brevi serie
Parti per la verifica progettuale e successive versioni del progetto.
Dettagli tecnici
Maniglie, pannelli, staffe ed elementi abitativi.
Pubblicità e contrassegni
Targhe, insegne e decorazioni in metallo.
Fonte MAX
1500 W nella tecnologia CW FIBER
MAX MFSC-1500C è una sorgente in modalità continua con una lunghezza d'onda nominale di 1080 nm e raffreddamento ad acqua. La potenza ottica dello 1500 W è uno dei parametri della configurazione di taglio dei metalli. La sorgente MAX fornisce energia per il taglio laser della lamiera. La macchina compatta combina la potenza ottica con un formato conveniente per pezzi di piccole dimensioni.
Questa è una buona direzione per uno studio pubblicitario, un laboratorio di prototipazione e un impianto per la produzione di parti tecniche.

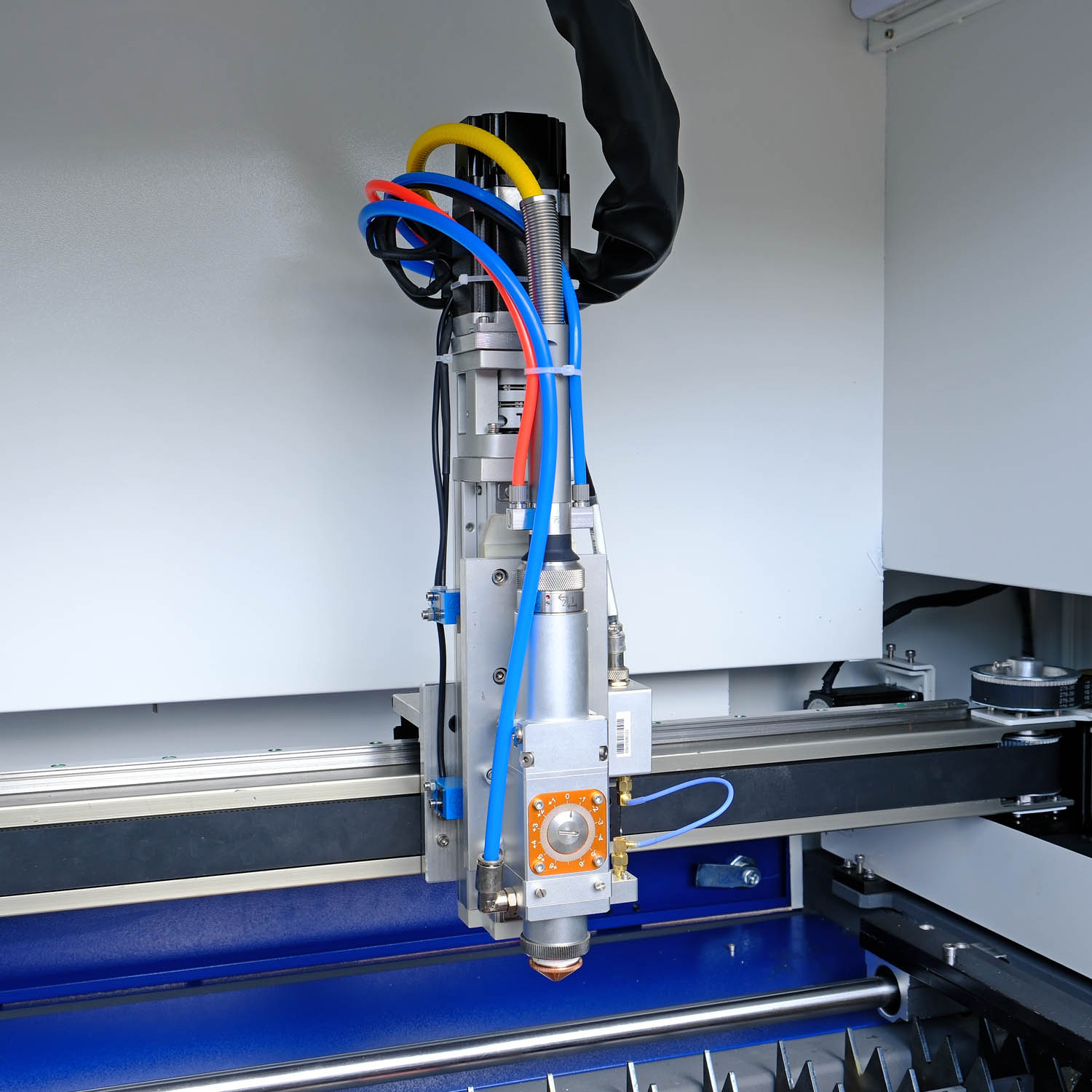

Testa Au3Tech A130M
Messa a fuoco manuale e rilevamento dell'altezza Live Focus
La testa A130M è dotata di connettore QBH, design antipolvere e lente protettiva inferiore sostituibile. Il punto di messa a fuoco viene impostato manualmente utilizzando la manopola nell'intervallo da −7 a +7 mm. La regolazione manuale della messa a fuoco consente di regolare il punto focale sulla lamiera. Live Focus tiene traccia dell'altezza della testa durante il processo.
La lente protettiva sostituibile e il design antipolvere rendono la testa pratica per le attività quotidiane.

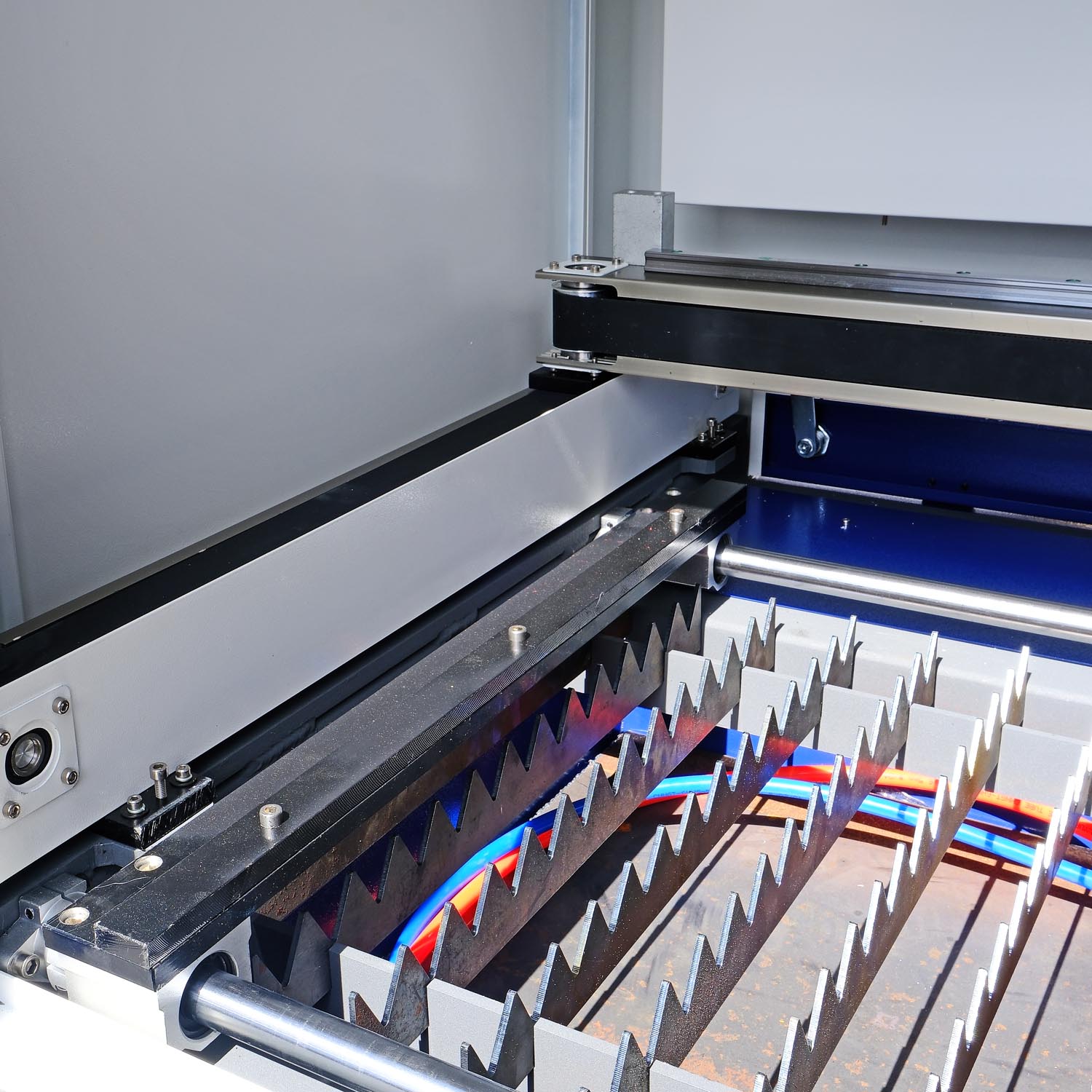

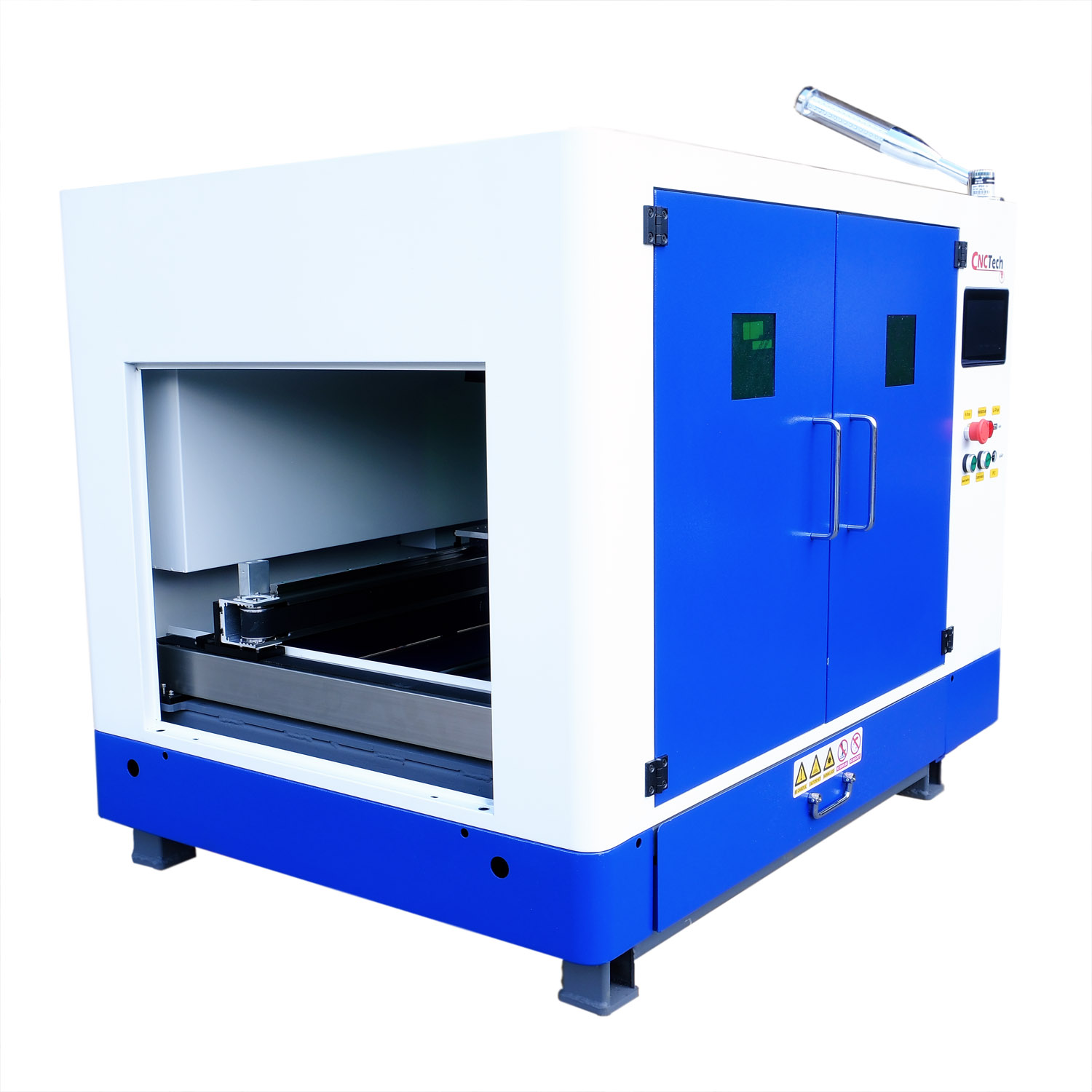

Tavolo passante
600 × 400 mm e lavorazione della lamiera in più fasi

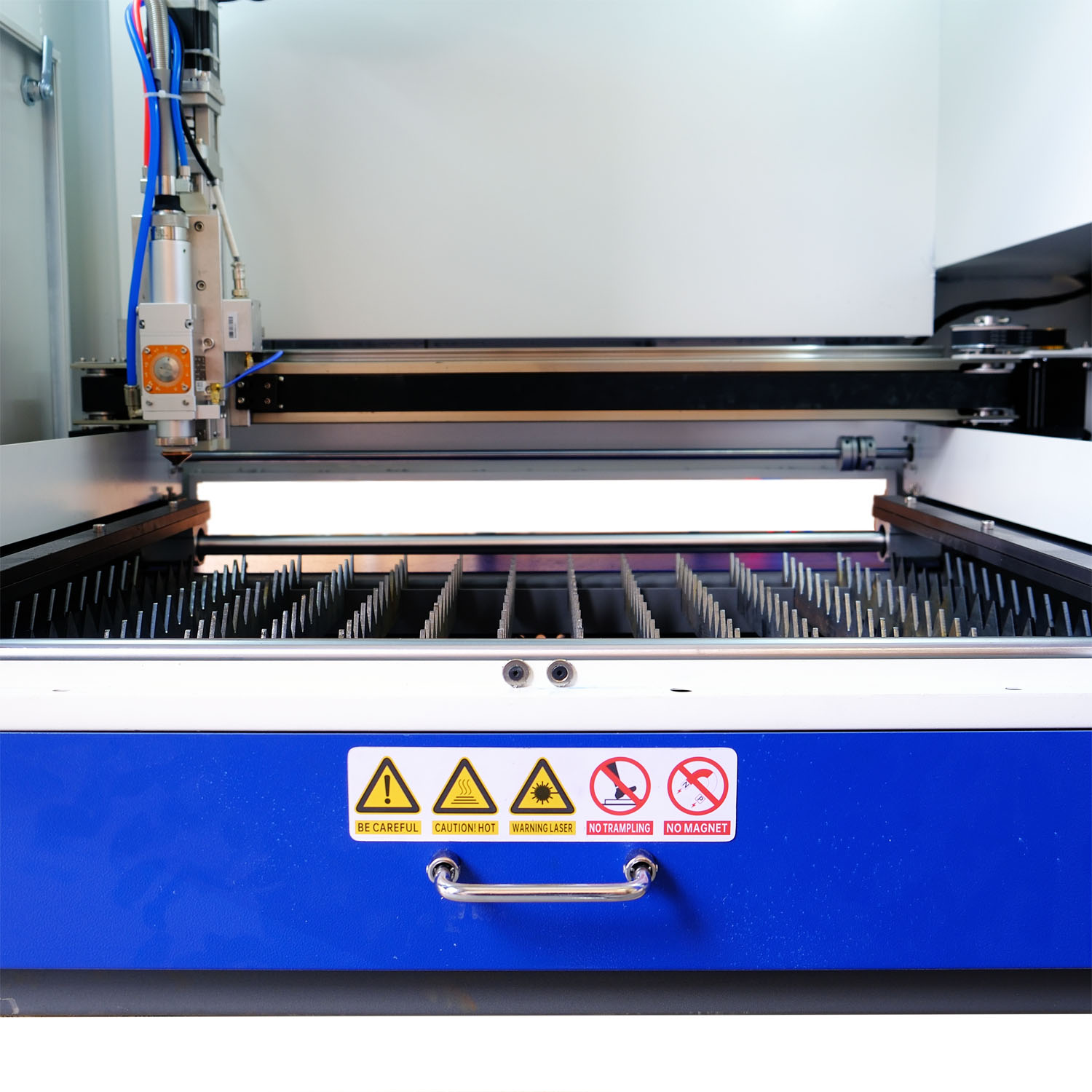

Il piano a coltelli dentati limita la superficie di contatto dei supporti con la lamiera. Il passaggio consente di far scorrere il foglio oltre l'interno della custodia e spostarlo tra i lavori. Il passante consente di gestire un foglio più lungo in sezioni e il piano coltelli supporta il materiale nel campo di taglio.
Un cassetto estraibile facilita la raccolta dei piccoli rifiuti e l'organizzazione della successiva serie di dettagli.

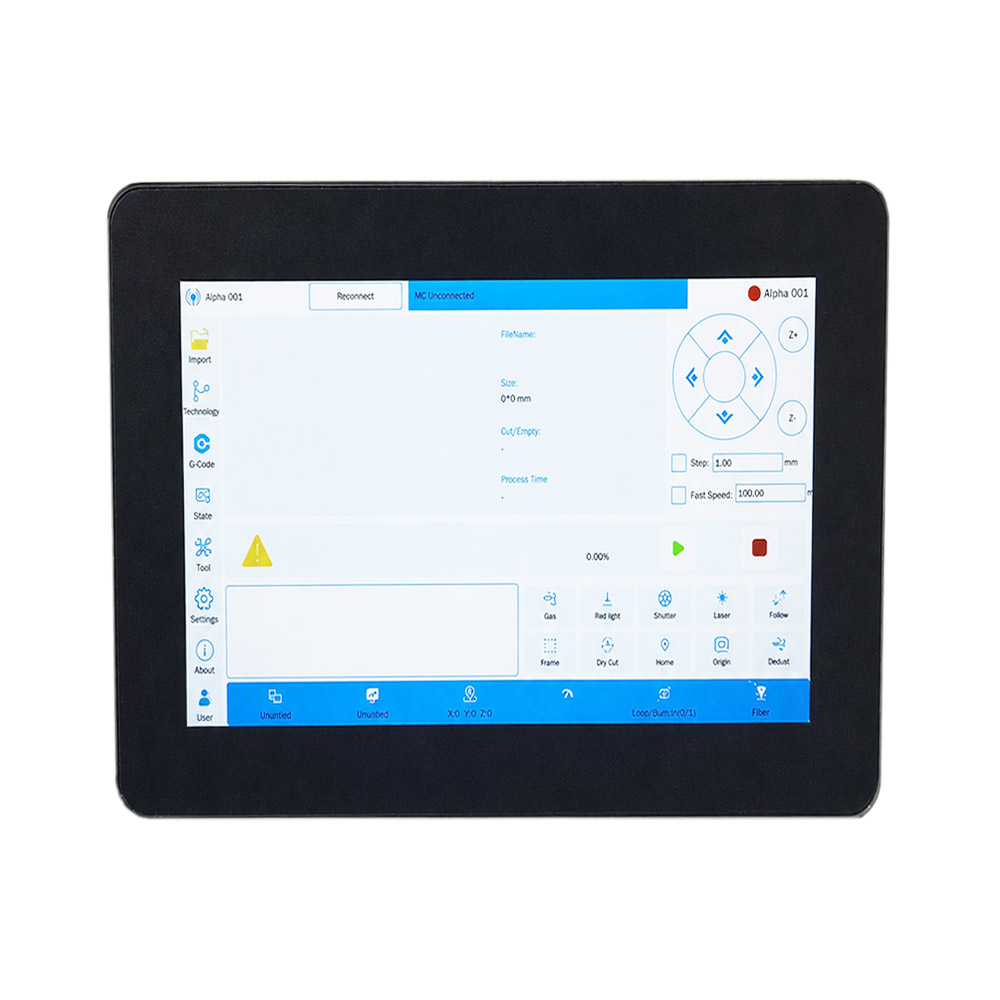

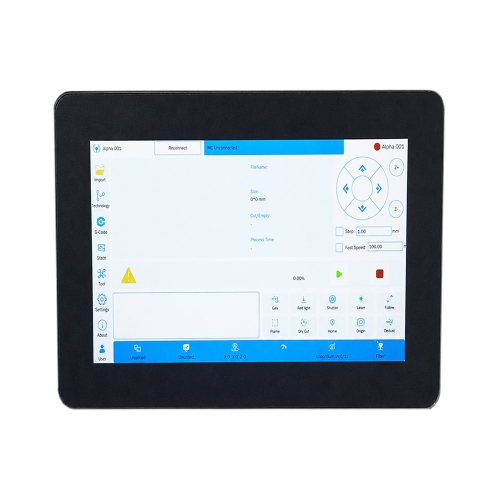

Controllo Au3Tech
MCC100 e NexCut X1 con pannello touch
Il pannello a sfioramento fornisce l'accesso all'homing, al movimento manuale degli assi, all'acceleratore, al controllo laser, all'importazione di progetti e all'avvio di attività. NexCut X1 funziona con il controller MCC100 e supporta, tra gli altri, DXF e file di progettazione CAD. Il pannello touch e il software supportano il design e le funzioni del dispositivo. I file CAD più diffusi ti consentono di creare i tuoi contorni.
Questa è una soluzione conveniente per frequenti cambi di geometria e produzione in serie brevi.

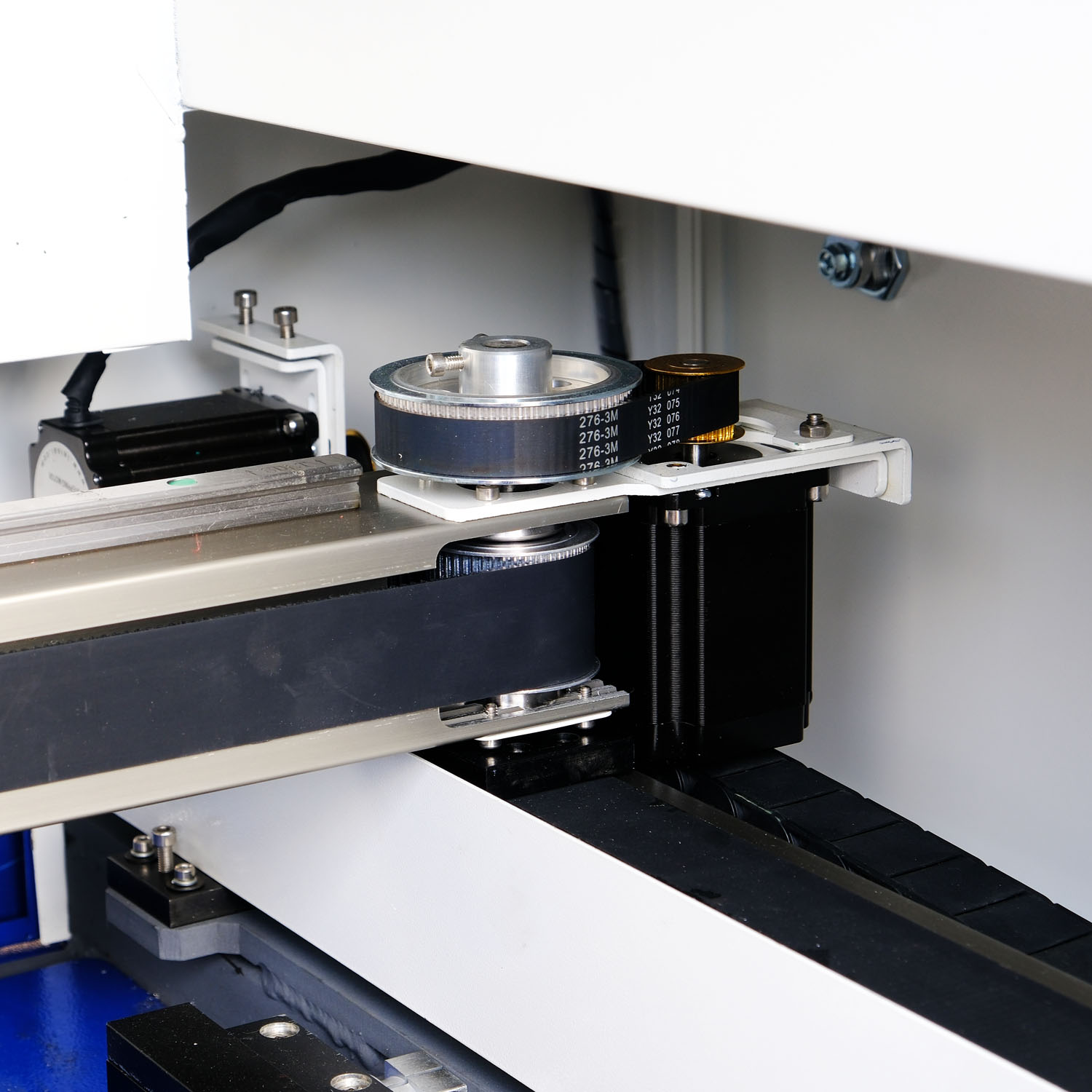

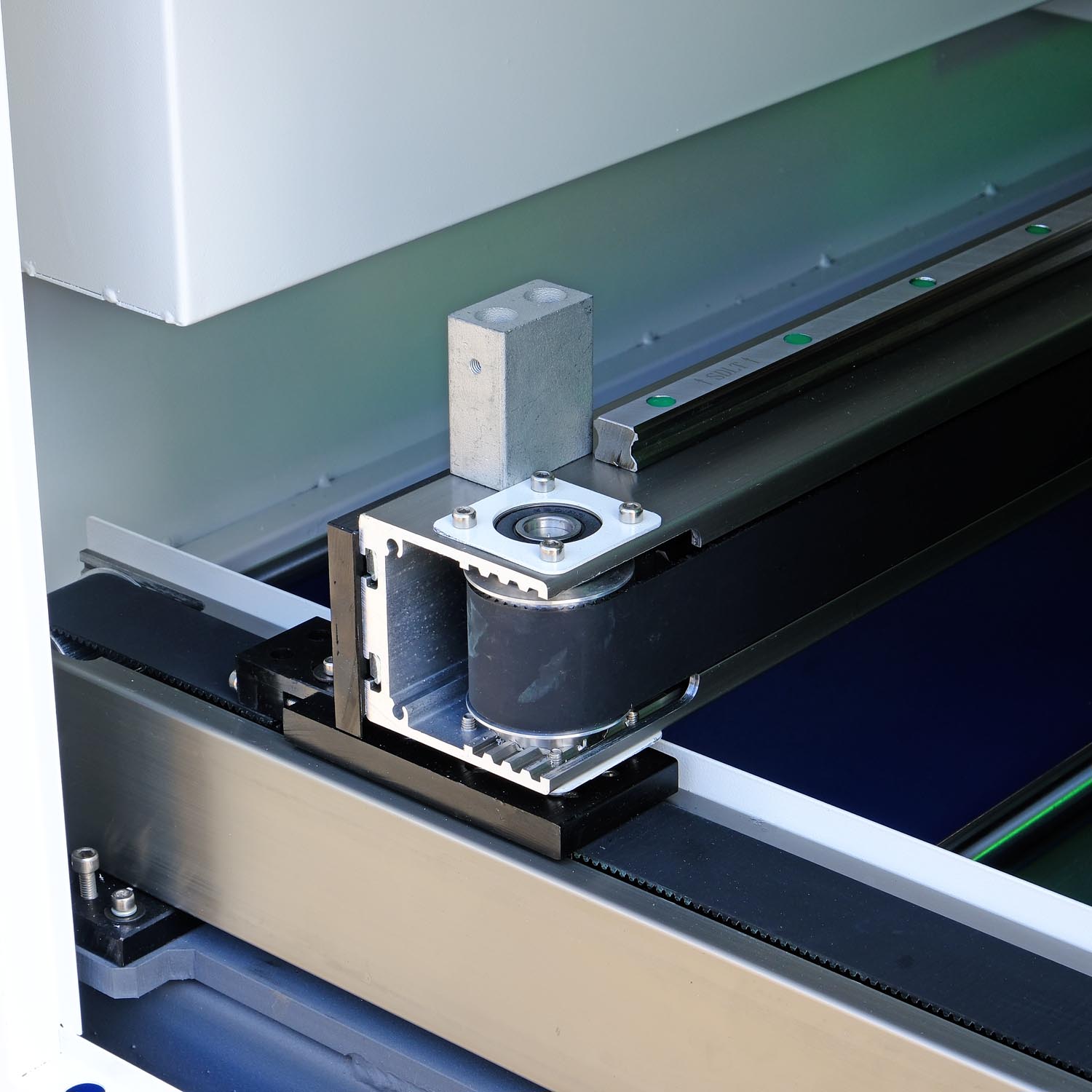

Meccanica degli assi
Guide lineari, trasmissione a cinghia e servo Z
I motori passo-passo Leadshine funzionano sugli assi X/Y e un servoazionamento funziona sull'asse Z. La trasmissione modulare a cinghie e le guide lineari mantengono compatta la struttura. Il sistema di azionamenti e guide è responsabile del movimento della testa secondo il progetto. La meccanica compatta consente di mantenere un formato conveniente della macchina.
Ottieni una stazione per contorni, fori e layout di parti in lamiera.
Raffreddamento ad acqua
CWFL-1500 alla sorgente e al percorso ottico
Il refrigeratore CWFL-1500 fa parte del set e gestisce il raffreddamento del laser e dell'ottica. Il sistema di raffreddamento supporta condizioni termiche stabili del laser durante l'attività. L'attrezzatura adatta fa parte della configurazione offerta.
Hai una sorgente, una testa e un raffreddamento abbinati a una stazione di produzione.

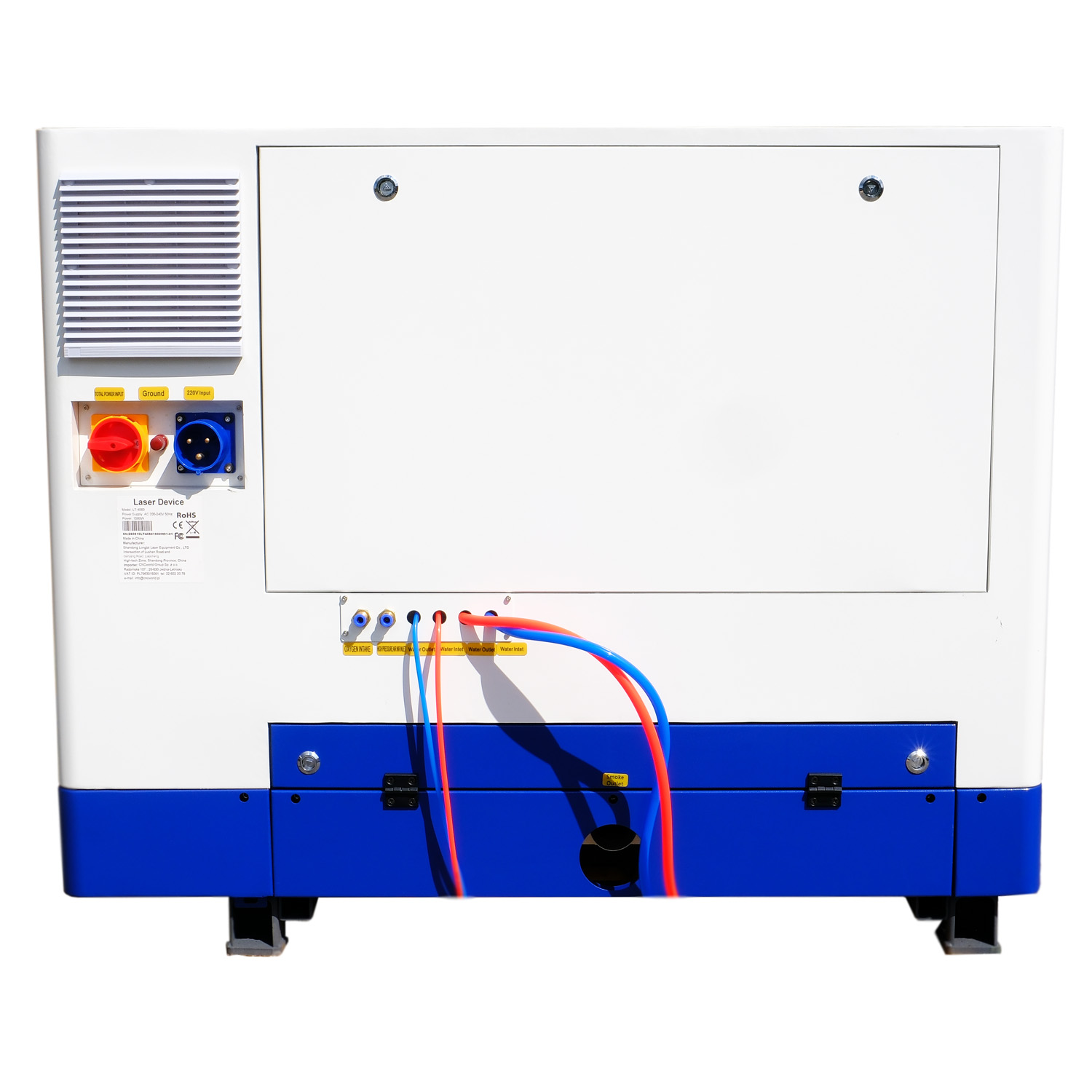

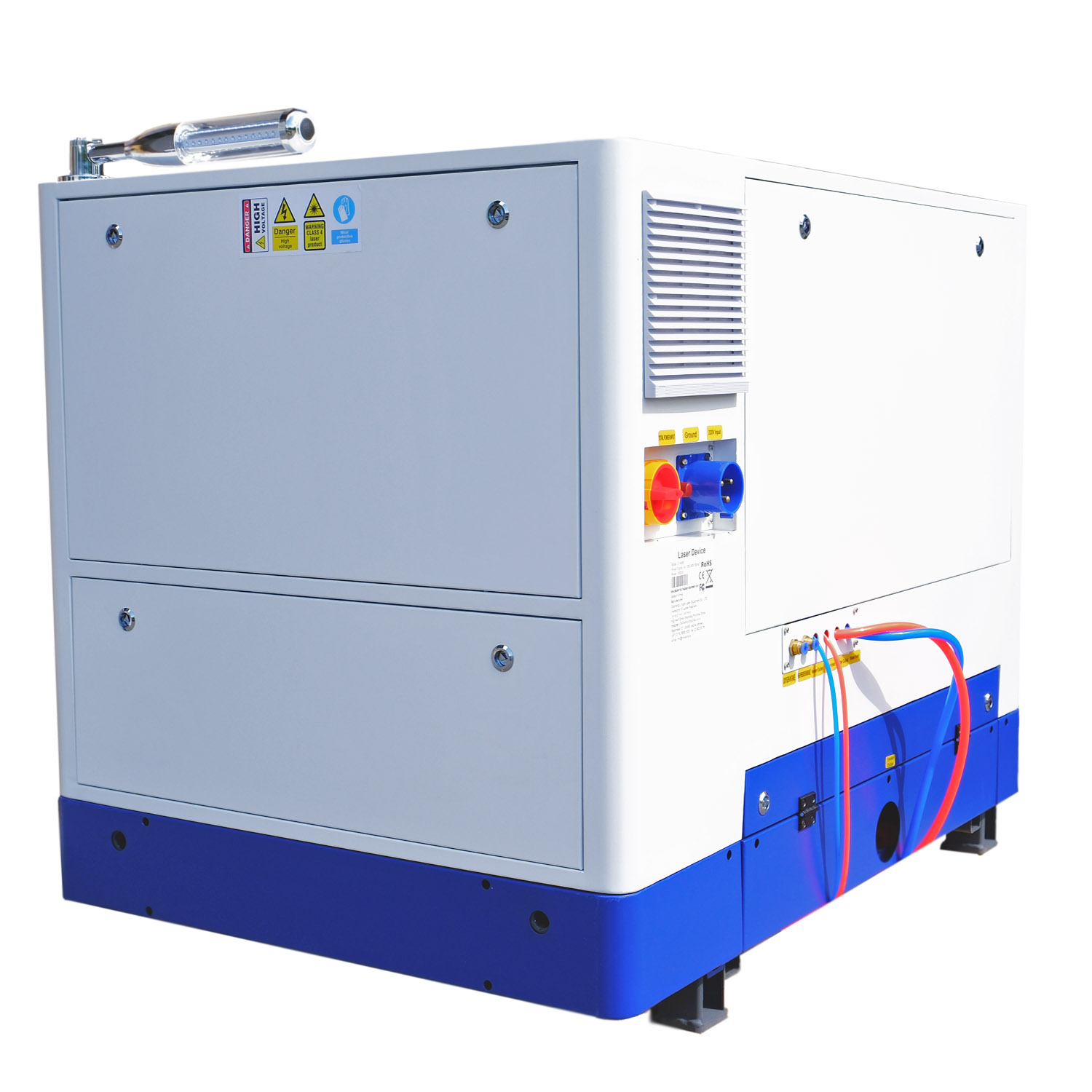

Gas e installazione
Collegamento separato per ossigeno e azoto/aria comune
Le connessioni consentono di preparare ossigeno o azoto/aria compressa per il processo appropriato. Collegamenti separati consentono di utilizzare diversi gas di lavoro all'interno della configurazione della macchina.
Questa libertà supporta la realizzazione di progetti con metalli diversi e la scelta del processo in base alla finitura del bordo prevista.

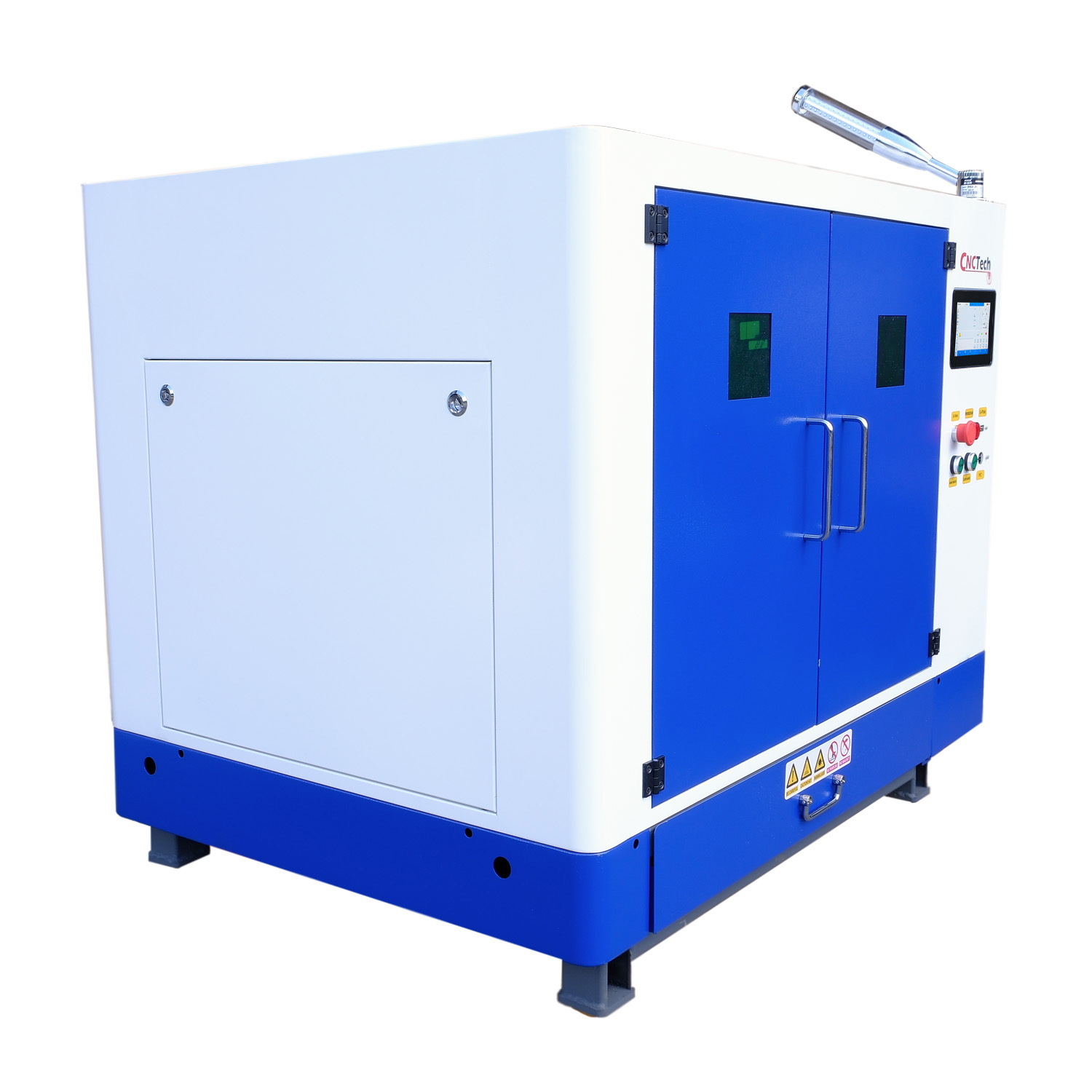

Design chiuso
Macchina compatta con accesso al tavolo
Le dimensioni dell'alloggiamento sono 1200 × 850 × 920 mm e il peso netto è di circa 180 kg. La camera di lavoro separa l'area di processo dall'ambiente circostante. Il design chiuso unisce tavolo e processo in un'unica macchina. Il comodo accesso all'area di lavoro facilita la gestione di fogli di piccole dimensioni.
Si tratta di un format per stabilimenti e laboratori più piccoli che producono particolari, insegne ed elementi abitativi.
Metalli e ambito di lavorazione
Acciaio al carbonio
- Maniglie, staffe, elementi strutturali e parti di macchine.
- Spessore approssimativo: fino a 12 mm.
Acciaio inossidabile
- Frontali, pannelli, attrezzature ed elementi abitativi.
- Spessore approssimativo: fino a 3 mm.
Alluminio
- Placche, portafari, griglie e particolari.
- Spessore approssimativo: fino a 2 mm.
Ottone
- Insegne, decorazioni, marcature e minuterie.
- Spessore approssimativo: fino a 1 mm.
Software e controllo
NexCut X1: dall'importazione al campione
Configurazione di controllo: Au3Tech MCC100 + NexCut X1. Il controllo collega il progetto preparato con il funzionamento del dispositivo e i parametri dell'attività.
I tuoi file ti consentono di realizzare singoli progetti, preparare versioni successive del dettaglio e tornare alla geometria selezionata per ordini successivi.
Cosa guadagni nel lavoro quotidiano?
Taglia il metallo secondo i tuoi disegni
- Prototipi e brevi serie — Parti di verifica del progetto e successive revisioni del progetto.
- Dettagli tecnici — Maniglie, pannelli, staffe e componenti di custodia.
- Pubblicità e contrassegni — Targhe, insegne e decorazioni in metallo.
- Progetti propri — Libertà di completare gli ordini secondo la propria grafica o geometria.
- Ordini successivi — Possibilità di ampliare l'offerta con nuovi prodotti e brevi serie.
Il contorno di un dettaglio più ampio
Dati tecnici
| Parametro | Valore |
|---|---|
| Modello | 6040-FL / LT-4060 |
| Campo di lavoro | 600 × 400 mm |
| Gamma di movimento XYZ | 600 × 400 × 350 mm |
| Tipo e potenza del laser | FIBER CW, 1500 W |
| Fonte | MAX MFSC-1500C, raffreddato ad acqua |
| Lunghezza d'onda della sorgente | Nominalmente 1080 nm |
| Testa | Au3Tech A130M, messa a fuoco manuale, QBH |
| Monitoraggio dell'altitudine | Messa a fuoco dal vivo |
| Regolazione della messa a fuoco della testa | −7 a +7 mm |
| Gamma di ugelli per testine | 1–4 mm |
| Controllo/programma | Au3Tech MCC100 + NexCut X1 |
| Guidare | Stepper X/Y Leadshine, servo Z |
| Trasmissione | Trasmissione a cinghia modulare |
| Tavolo | Coltello dentato, cassetto dei rifiuti, passante |
| Gas | Collegamento O₂ separato; comune N₂/aria |
| Precisione di posizionamento | 0,05 mm/m |
| Ripetibilità | ±0,05 mm/m |
| Formati | Tra gli altri file DXF e CAD |

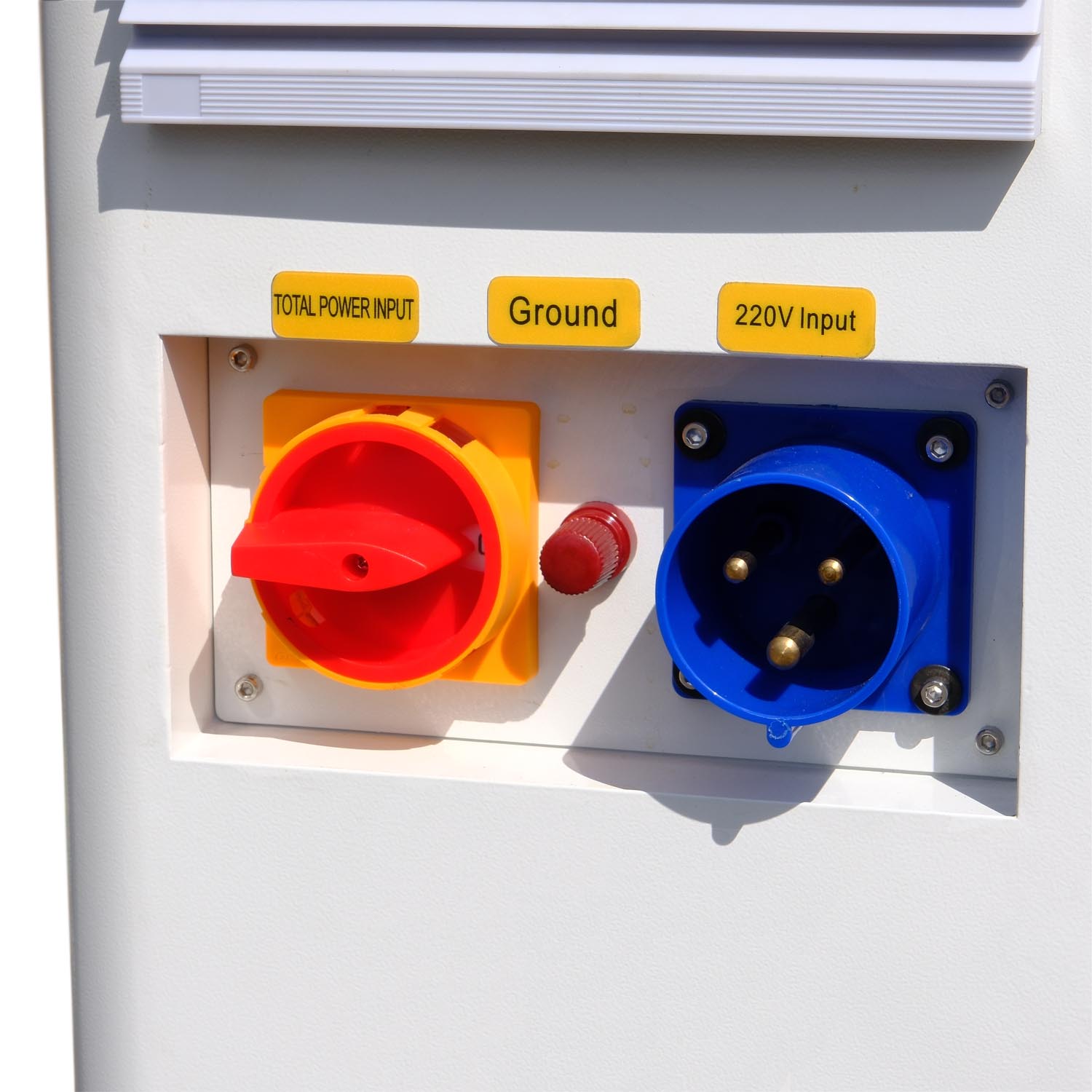

| Alimentazione elettrica | Fase AC 220–240 V, 50/60 Hz, 1 |
| Potenza totale | Informazioni su 9 kW |
| Raffreddamento | Chiller CWFL-1500 incluso |
| Dimensioni della macchina | 1200 × 850 × 920 mm |
| Peso netto del dispositivo | Informazioni su 180 kg |
| Dimensioni di trasporto | 1800 × 920 × 1200 mm |
| Ambiente | 10–40°C, umidità fino a 80%, senza condensa |
Cosa ottieni con questa configurazione?
- Macchina da taglio FIBER LT-4060 1500 W
- Sorgente MAX 1500 W e testa Au3Tech A130M montate nella macchina
- Chiller industriale CWFL-1500
- Set di lenti protettive
- Set di ugelli da taglio in ottone
- Cavi di collegamento
- Manuale utente in polacco
Domande prima dell'acquisto
Quanti grandi progetti possono essere implementati?
600 × 400 mm.
Quale sorgente è in esecuzione nella macchina?
MAX MFSC-1500C, raffreddato ad acqua.
Quali controlli sono inclusi?
Au3Tech MCC100 + NexCut X1.
Come è stato risolto il raffreddamento?
Chiller CWFL-1500 incluso.
Cosa ottengo con la macchina?
Macchina da taglio FIBER LT-4060 1500 W; Sorgente MAX 1500 W e testa Au3Tech A130M montate sulla macchina; refrigeratore industriale CWFL-1500; Set di lenti protettive; Set di ugelli da taglio in ottone; cavi di collegamento; Manuale utente in polacco.
