Fresatrice CNC in pratica: legno, acrilico, metallo e lavorazione 3D
Rilievo nel legno, tasca in un blocco metallico, elemento trasparente di un espositore, stampo in ottone: la fresatrice li forma asportando materiale. Osservare operazioni diverse, ruolo di utensile e fissaggio e differenze fra una piccola fresatrice da laboratorio e una configurazione maggiore con asse rotativo.
Rilievo nel legno, tasca in un blocco metallico, elemento trasparente di un espositore, stampo in ottone: la fresatrice li forma asportando materiale. Osservare operazioni diverse, ruolo di utensile e fissaggio e differenze fra una piccola fresatrice da laboratorio e una configurazione maggiore con asse rotativo.
I punti principali di questa guida
- La stessa geometria può richiedere percorsi diversi nel legno, nell’acrilico e nel metallo.
- Utensile e fissaggio determinano ciò che si può realizzare in un solo piazzamento.
- Potenza, campo, Z, controllo e accuratezza descrivono caratteristiche diverse della macchina.
Contorno, tasca, foro e rilievo: che cosa fa davvero l’utensile?
La fresatura del contorno dà al pezzo un profilo esterno o interno. La tasca rimuove materiale da un’area delimitata fino alla profondità prevista: nasce così lo spazio per una parte del meccanismo o un inserto. La foratura e la lavorazione dei fori preparano i fissaggi. Nel rilievo 3D l’altezza della superficie cambia in molti punti e l’utensile realizza la forma tridimensionale.
Contorni di più pezzi nello stesso campione
L’utensile segue contorni e fori di più elementi nella stessa lastra metallica.
Offerta collegata → · Apri il videoNei video osservare la differenza dei movimenti. Nella tasca l’utensile asporta volume dentro il contorno, lungo il contorno segue il bordo e nel rilievo cambia posizione sull’asse Z. Un modello finito può combinare più operazioni e utensili. Una fresa grande rimuove materiale più rapidamente da un’area accessibile, mentre una piccola raggiunge i dettagli fini.
Conviene distinguere la macchina dalla preparazione del processo: la fresatrice esegue i movimenti scritti nel programma. Sequenza delle operazioni, sovrametallo, uscite utensile e liberazione dell’elemento finito devono essere pianificati prima.
Dal modello al movimento: CAD → CAM → macchina
Nel CAD si definiscono geometria e dimensioni. Nel CAM si scelgono utensile, ingresso, profondità delle passate e strategia di asportazione. Il postprocessore registra i movimenti in un formato compatibile con il controllo della fresatrice. In postazione si aggiungono fissaggio del grezzo, regolazione dell’utensile, punto zero e controllo del programma.
Un pannello di esempio con fori richiede scala corretta del disegno, informazioni sullo spessore e una decisione su come trattenere l’elemento alla fine del taglio. La stessa geometria di foro può essere forata o fresata in base a diametro, utensile e lavoro. La simulazione aiuta a verificare il percorso, ma non vede automaticamente una vite di serraggio disposta diversamente dal modello.
Ricevendo un file dal cliente, chiedere materiale, tolleranze delle dimensioni importanti e superfici da rifinire. Un bel modello 3D non contiene ancora tutti i requisiti produttivi.

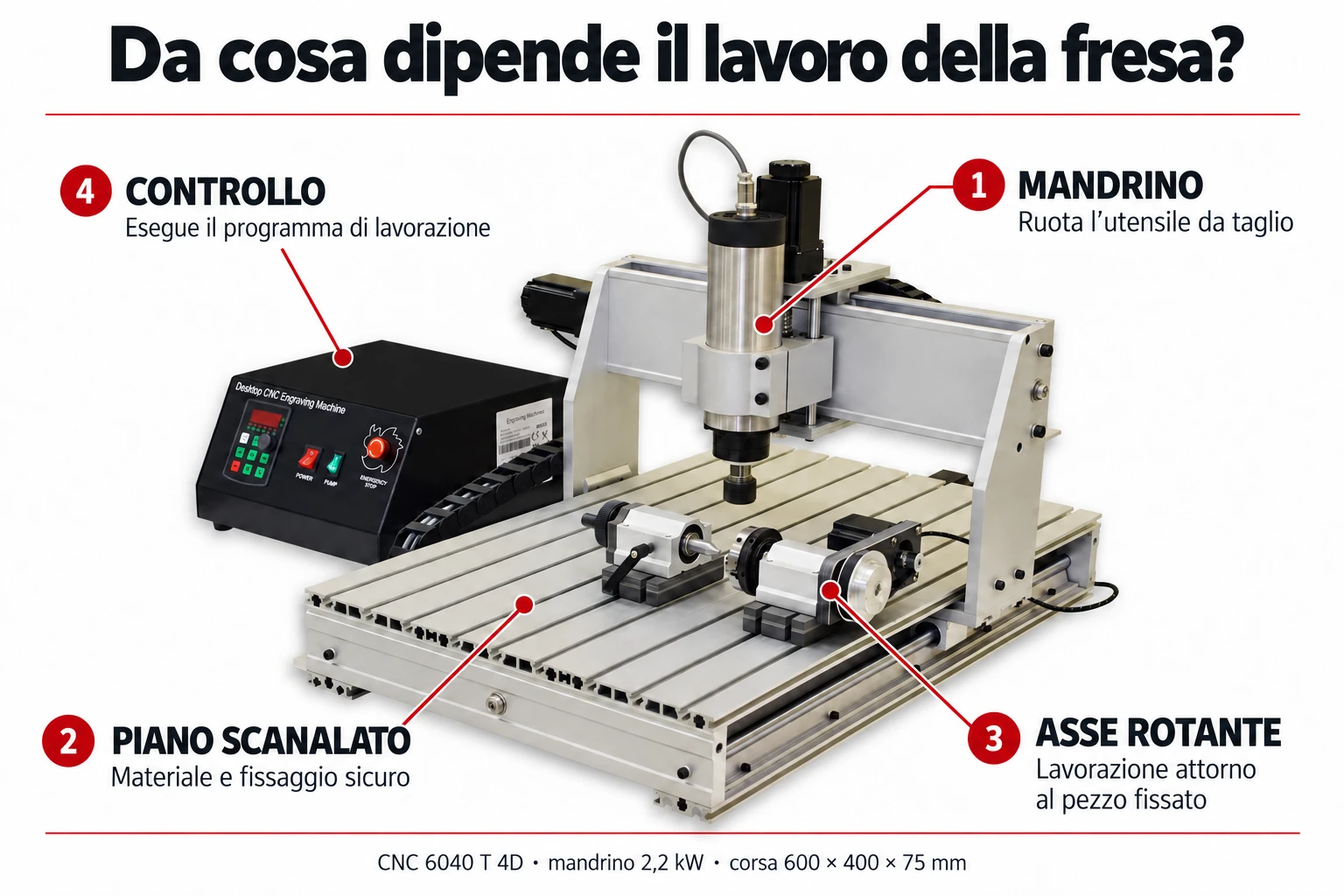

Ruota l’utensile. I soli 2,2 kW non definiscono la tolleranza del pezzo finito.
Permette di fissare materiale e supporti fuori dal percorso dell’utensile.
Amplia le modalità di posizionamento e lavorazione del pezzo.
Esegue il programma; occorre confermarne la compatibilità con CAM e postprocessore.
Legno e MDF: sgrossare il materiale, poi mostrare il dettaglio
Il rilievo mostra bene perché si separano sgrossatura e finitura. Prima si rimuove un volume maggiore lasciando un sovrametallo. Poi un utensile adatto al dettaglio riproduce la superficie finale. Una fresa sferica può seguire curve dolci, mentre una fresa piana lascia il fondo piatto della tasca: la geometria del tagliente fa parte del progetto di lavorazione.
Nel filmato sul legno osservare la forma che nasce sotto la fresa e il rilievo finito. Venatura e direzione delle fibre influenzano il bordo; tagliando una lastra, una corretta geometria della fresa può limitare lo strappo dello strato superiore o inferiore. L’MDF ha una struttura diversa dal legno massiccio e la sua polvere richiede una raccolta efficace.
Un primo progetto pratico è una piccola insegna: tasca o rilievo poco profondo, lettere e contorno. Permette di verificare fondo, parete verticale e un piccolo dettaglio grafico. Aggiungendo una texture incisa a un elemento tagliato, pianificare come trattenere il grezzo fino al termine di tutte le operazioni.
Legno: rilievo con profondità diverse
La fresa asporta materiale dalla lastra e modella il rilievo tridimensionale.
Offerta collegata → · Apri il videoC4 PRO: rilievo decorativo
Lavorazione di un pannello in legno e dettaglio del rilievo finito.
Offerta collegata → · Apri il videoAcrilico e altre plastiche: la fresa deve creare ed evacuare il truciolo
Con l’acrilico trasparente contano qualità del bordo, assenza di frammenti fusi aderenti e fissaggio stabile. L’utensile non deve sfregare a lungo nello stesso punto senza un taglio corretto. Geometria della fresa, avanzamento, giri ed evacuazione del truciolo lavorano insieme: i soli giri massimi del mandrino non definiscono una buona regolazione.
La fresatura permette di realizzare nella lastra una tasca, un gradino, uno smusso o un foro, non soltanto tagliare il profilo esterno. È utile per pannelli, carter e parti di espositori. Nella dimostrazione della lastra trasparente osservare sia il movimento dell’utensile sia il bordo o l’incavo dopo l’operazione.
L’offerta C4 PRO menziona anche POM, PVC e lavorazione PCB. Sono compiti diversi: nella plastica si sceglie l’utensile in base al suo comportamento, mentre nel laminato della scheda contano controllo della lavorazione a piccola profondità e della polvere. La compatibilità del PVC con la fresatura non significa compatibilità con il laser. L’asportazione meccanica e l’azione termica del fascio pongono requisiti diversi al materiale.
Lastra trasparente: fori e contorni
La fresa realizza fori nella lastra trasparente fissata al piano.
Offerta collegata → · Apri il videoAlluminio e ottone: dettagli, tasche e stampi
Nei metalli contano particolarmente rigidità del sistema, geometria dell’utensile, sporgenza corta e fissaggio sicuro. L’alluminio può aderire a un tagliente che non lavora correttamente; evacuazione efficace dei trucioli e lubrificazione o raffreddamento adeguati fanno parte del processo previsto per la macchina. Uno stampo in ottone pone un compito diverso da una grande tasca nell’alluminio.
Il materiale C4 PRO mostra esempi indicati come ottone, acrilico trasparente e legno. Sul pezzo in ottone osservare i piccoli incavi e il motivo finito. Il video della fresatura del blocco metallico sulla 6040 illustra invece l’asportazione di volume dentro il contorno. Non confrontare la durata delle riprese come misura di produttività: mostrano compiti diversi.
Se è prevista la lavorazione dell’acciaio, indicare lega, operazione e dimensioni per una scelta separata. La dichiarazione di lavorabilità di alcuni metalli e il video di un piccolo dettaglio non sostituiscono la conferma della produttività della configurazione nel proprio lavoro. Per il confronto preparare un pezzo rappresentativo con tolleranze e stato superficiale atteso.
Ottone: fresatura di una tasca nel pezzo
La fresa scava un incavo nel pezzo in ottone serrato in morsa.
Offerta collegata → · Apri il videoMetallo: fresatura di una tasca
La fresa rotante asporta materiale dal campione argentato serrato in morsa.
Offerta collegata → · Apri il videoPezzi finiti: legno, ottone e acrilico
Il produttore presenta rilievi finiti ed esempi realizzati in legno, ottone e acrilico.
Offerta collegata → · Apri il videoFissaggio e zero: due decisioni visibili nella dimensione finale
Il piano scanalato permette di distribuire i fissaggi, ma non definisce ancora come bloccare ogni pezzo. Il serraggio deve trattenere l’elemento contro le forze di taglio e lasciare spazio alla fresa. Nel CAM includere staffe, viti, morsa e altezza necessaria per i passaggi in sicurezza.
Lo zero pezzo collega la posizione del programma al grezzo reale. Una sonda utensile o una procedura manuale aiuta a definire la relazione corretta sull’asse Z; è diverso dal trovare il centro di un pezzo rotondo. La dimostrazione di centraggio C4 PRO permette di osservare la preparazione della posizione prima della lavorazione.
Tagliando un contorno, valutare ponticelli o un’altra soluzione approvata che mantenga l’elemento fino alla fine. Una volta liberato, il pezzo non deve spostarsi accidentalmente sotto l’utensile rotante. Per una breve serie una semplice attrezzatura di posizionamento realizzata in proprio può abbreviare la preparazione dei pezzi successivi.
C4 PRO: centraggio di un pezzo rotondo
Dimostrazione del centraggio a quattro punti e della marcatura su un piccolo oggetto rotondo.
Offerta collegata → · Apri il videoTre assi, rotazione e 3D: chiarire la geometria
Gli assi X e Y definiscono la posizione nel piano di lavoro, mentre Z definisce la posizione verticale. Tre assi bastano per molte tasche, contorni e rilievi 3D accessibili dal lato dell’utensile. Sottosquadri o superfici inferiori possono richiedere un nuovo fissaggio o un’altra cinematica.
Il quarto asse ruota il pezzo. Con il posizionamento indicizzato si imposta e si lavora una faccia successiva; nel moto simultaneo la rotazione può cooperare con gli assi lineari durante il taglio. Questa capacità deve essere supportata da controller, configurazione e programma CAM preparato.
Nella 6040 T 4D l’accessorio rotativo è incluso nel kit presentato. Nella C4 PRO il quarto asse è un’espansione opzionale. La sola scritta “4D” o una foto del rotatore non indicano quali strategie di programmazione si ricevono: confermare il metodo di controllo per il progetto previsto.
Gli assi descrivono il movimento, non la qualità del pezzo finito
XYZ indica tre direzioni lineari. L’asse aggiuntivo ruota il pezzo; controllo, postprocessore e CAM determinano se lavora in modo indicizzato o simultaneo con gli altri assi.
Quarto asse opzionale: lavorazione attorno al pezzo
L’asse rotativo collabora con il movimento dell’utensile nella scultura tridimensionale.
Offerta collegata → · Apri il videoGiri, avanzamento e taglienti: perché una sola manopola non basta
Durante il taglio l’utensile deve asportare il materiale formando un truciolo corretto. L’avanzamento per dente dipende da avanzamento del piano, giri e numero di denti della fresa. In un esempio semplificato di fresatura la relazione è fz = vf / (n × z). Due frese dello stesso diametro ma con numero diverso di denti non lavorano necessariamente bene con la stessa coppia di giri e avanzamento.
Esempio del solo calcolo: 720 mm/min, 12 000 giri/min e due denti danno 0,03 mm per dente. Non è una proposta di impostazioni per un materiale specifico. L’intervallo corretto si ricava dai dati dell’utensile e si adatta a operazione, rigidità e possibilità della macchina. A questi numeri si aggiungono larghezza e profondità di taglio.
Nel rilievo il passo del percorso influenza le tracce visibili dell’utensile. Nella tasca conta il diametro della fresa: un utensile rotondo lascia un raggio nell’angolo interno. Se nella tasca deve entrare un elemento rettangolare, prevedere quel raggio o una corretta geometria di scarico dell’angolo già nel progetto.
C4 PRO e 6040 T: confrontare il metodo di lavoro, non soltanto la potenza
| Caratteristica | Atomstack C4 PRO | CNC 6040 T 4D |
|---|---|---|
| Configurazione del mandrino | 200 W; kit 500 W opzionale | 2,2 kW; ER20 |
| Campo e corsa | Consigliati 400 × 400 mm; intervallo XY dichiarato 420 × 420 mm; Z 90 mm | Campo XYZ 600 × 400 × 75 mm |
| Gestione del lavoro | Software per computer / controller offline; fra gli altri Candle, UGS, ioSender | USB; utilizzo con Mach3 |
| Regolazione | Sonda Z inclusa; funzioni di centraggio | Regolazione di utensile e zero secondo la procedura della configurazione |
| Asse rotativo | Accessorio opzionale | Accessorio incluso nel kit presentato |
| Che cosa verificare nel progetto | Piccoli dettagli, rilievi, utensili ed espansioni necessarie | Formato, fissaggio, spazio libero, strategia di lavorazione e dotazione della postazione |
La ripetibilità descrive il ritorno del sistema a una posizione definita. L’accuratezza di posizionamento descrive un’altra caratteristica. La tolleranza del pezzo finito dipende anche da utensile, eccentricità, deformazioni, fissaggio, temperatura e programma. La ripetibilità C4 PRO di 0,01 mm dichiarata dal produttore non promette che ogni parte finita avrà uno scostamento massimo di 0,01 mm.
Per la scelta portare tre progetti da confrontare: il più frequente, il più grande e il più impegnativo. Al costo della postazione aggiungere frese, supporti, preparazione CAM e raccolta di polvere o trucioli necessari. Questa dotazione lavorerà a ogni ordine.
Primo pezzo: verifica prima dell’avvio
Verificare i movimenti secondo la procedura della macchina, mantenendo ripari e protezioni richiesti. Non rimuovere trucioli a mano con l’utensile in rotazione. Registrare materiale, fresa, parametri e fissaggio del lavoro riuscito: il progetto successivo partirà così da un riferimento concreto.
Da utilizzare in laboratorio
Controllo del primo pezzo
Da chiarire prima della scelta
Domande e risposte
Una fresatrice a tre assi può realizzare un rilievo 3D?
Sì, se la geometria è accessibile all’utensile dal lato lavorato. Gli assi XYZ possono riprodurre una superficie tridimensionale. Sottosquadri e lavorazione dal basso pongono altri requisiti.
A che cosa servono i ponticelli nel progetto?
Possono trattenere l’elemento tagliato nel grezzo fino al termine delle operazioni previste. Posizione e successiva rimozione vanno scelte in base a pezzo e fissaggio.
Con C4 PRO ricevo subito 500 W e il quarto asse?
Nell’offerta citata il mandrino di base ha 200 W, mentre il kit 500 W e l’accessorio rotativo sono opzioni. Verificare il contenuto attuale del pacchetto scelto prima dell’acquisto.
Perché l’angolo interno dopo la fresatura non è perfettamente vivo?
L’utensile rotondo lascia un raggio corrispondente alla geometria del passaggio. Per accoppiare un elemento rettangolare si può prevedere nel progetto quel raggio o un opportuno scarico dell’angolo.
I bassi giri sono sempre più sicuri per la plastica?
Conta l’intera combinazione di utensile, giri, avanzamento ed evacuazione del truciolo. Anche un taglio troppo lento o lo sfregamento possono causare problemi. Il punto di partenza è nei dati dell’utensile e nelle possibilità della postazione.
Una ripetibilità di 0,01 mm significa un pezzo finito con tolleranza 0,01 mm?
No. È un parametro del movimento; il risultato del pezzo dipende anche da utensile, eccentricità, forze di taglio, fissaggio e programma. La tolleranza va verificata misurando il pezzo reale.
