Macchina per taglio laser metalli FIBER 1500W 130x250cm + accessori
disponibilità: Disponibile
Tempo di spedizione: 48 ore
Costi di spedizione: da 0.00 EUR
Numero dell articolo: 10564
codice del produttore: ZX-1325FL-1500
Livello delle scorte:
codice EAN: 5907052595292
Condizioni del prodotto: Nuovo
- Descrizione del prodotto
- Recensioni dei prodotti (0)

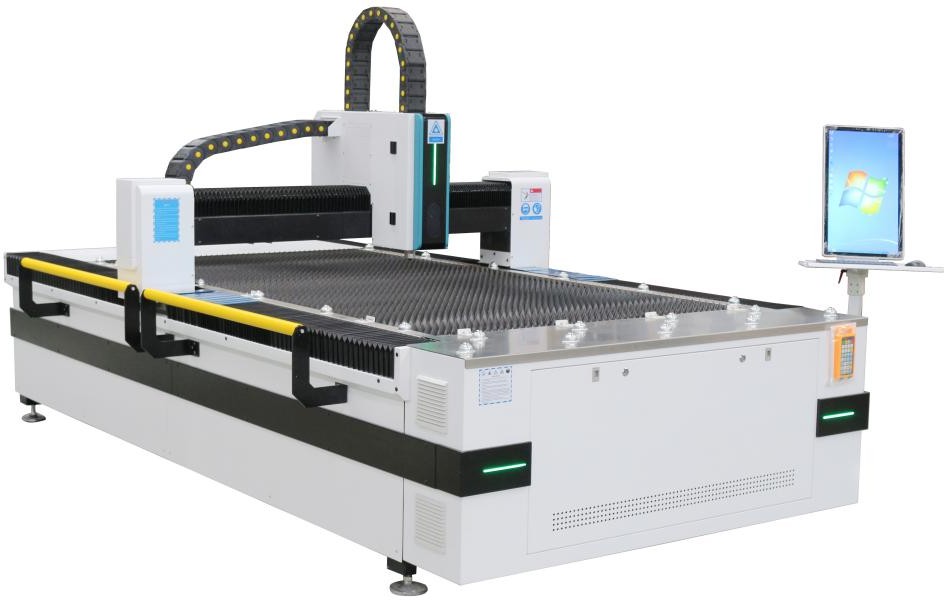

Macchina da taglio laser FIBER ZX-1325FL - 1500 W, 1300 × 2500 mm
Macchina per il taglio dei metalli con testa che imposta automaticamente la messa a fuoco, computer, raffreddamento e attrezzatura da lavoro.
Taglia il metallo secondo i tuoi disegni
Realizza elementi tecnici, segnaletica e parti di alloggiamento sulla tua macchina da taglio FIBER. La tecnologia laser ti dà la libertà di realizzare contorni, fori e disposizioni di diversi dettagli in un unico progetto.
ZX-1325FL è una macchina da taglio laser FIBER con potenza 1500 W, progettata per la preparazione di dettagli metallici da lamiera. Il campo 1300 × 2500 mm consente di disporre gli elementi in base alla loro forma e dimensione della serie. La macchina è adatta per pannelli, maniglie, involucri, parti di attrezzature e altri dettagli il cui disegno può essere preparato come contorni per il taglio. La configurazione combina una sorgente MAX MFSC-1500, una testa di messa a fuoco automatica Bochu BLT310 e un controllo FSCUT 2000 con il software CypCutE. Un computer integrato con schermo e telecomando facilitano la preparazione di un compito e l'utilizzo del dispositivo sulla postazione di lavoro.
Il vostro taglio dei metalli apre la possibilità di realizzare prototipi, serie brevi e ordini attuali. Hai il controllo sulla geometria del progetto e sull'organizzazione del lavoro nello stabilimento.
Taglio di lamiere con un laser FIBER
I vantaggi più importanti
Potenza per le attività quotidiane
La sorgente in fibra MAX fornisce una potenza nominale di 1500 W e opera nella banda 1060–1080 nm. Ottieni la tua stazione laser per completare gli ordini da un singolo dettaglio a una serie di elementi. La progettazione e i parametri del processo rimangono sotto il tuo controllo.
Processo di taglio accurato
La testa Bochu BLT310 è dotata di regolazione focale automatica in modalità continua. Questo è un elemento chiave della stazione per la produzione di dettagli tecnici, alloggiamenti ed elementi pubblicitari.
Lavoro conveniente con il foglio
La tavola dentata sostiene la lamiera, ed i rulli ne facilitano l'avanzamento al campo di lavoro. Il tuo spazio di lavoro ti dà la libertà di lavorare su serie brevi, prototipi e produzione di elementi su misura.
Dal design al dettaglio metallico
Il sistema CypCutE è installato su un computer integrato con un ampio schermo LCD. Questo è un modo conveniente per implementare progetti mutevoli: da un prototipo alla successiva serie di parti.
Meccanica del movimento ripetitivo
Gli assi X/Y sono azionati da servomotori Fuji 750 W e l'asse Z è azionato da un servomotore 400 W. L'ampia meccanica fornisce la base per la produzione quotidiana a partire dai vostri progetti CAD.
Chiller nella configurazione impostata
Il refrigeratore CWFL-3000 ha un serbatoio 22 l e una stabilità della temperatura dichiarata di ±0,5°C. Hai una sorgente, una testa e un raffreddamento abbinati a una stazione di produzione.

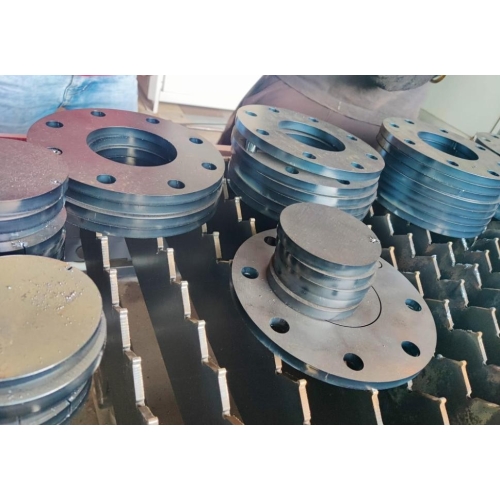

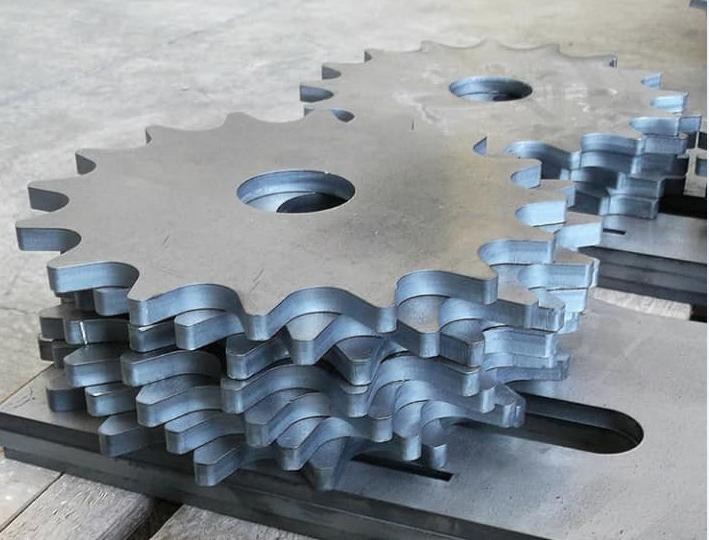

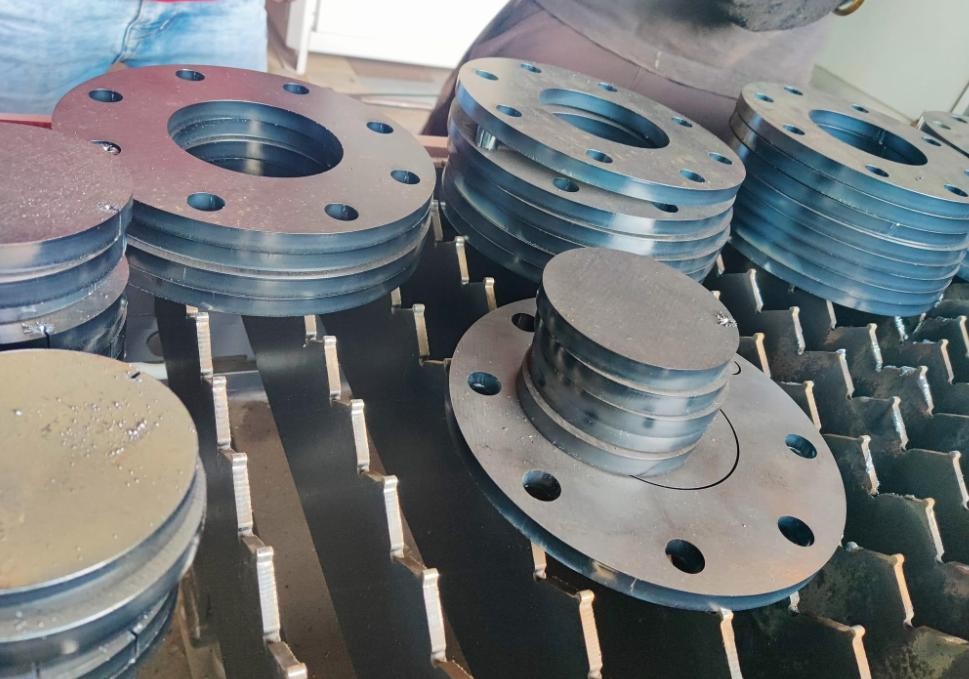

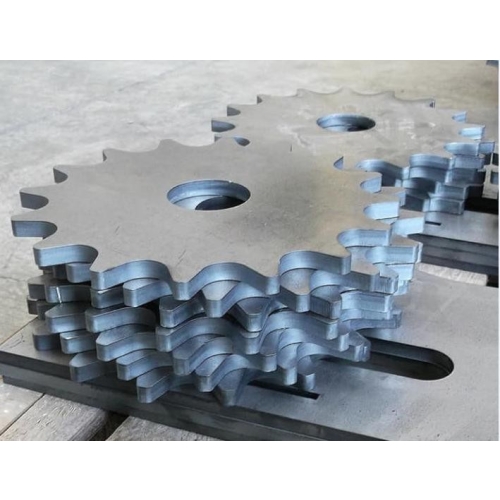

Contorni, fori e dettagli metallici ritagliati
Ritagliare un contorno decorativo
Dettaglio decorativo già pronto
Primo piano del bordo del dettaglio
Idee per le applicazioni
Prototipi e brevi serie
Parti per la verifica progettuale e successive versioni del progetto.
Dettagli tecnici
Maniglie, pannelli, staffe ed elementi abitativi.
Pubblicità e contrassegni
Targhe, insegne e decorazioni in metallo.
Sorgente laser
MAX MFSC-1500 - 1500 W potenza ottica
La sorgente in fibra MAX fornisce una potenza nominale di 1500 W e opera nella banda 1060–1080 nm. La configurazione è prevista per il taglio di lamiere. La sorgente in fibra ottica è il cuore della macchina e fornisce l'energia necessaria alla lavorazione. Modificando i parametri, un dispositivo può gestire progetti successivi nell'ambito del suo ambito operativo.
Ottieni la tua stazione laser per completare gli ordini da un singolo dettaglio a una serie di elementi. La progettazione e i parametri del processo rimangono sotto il tuo controllo.

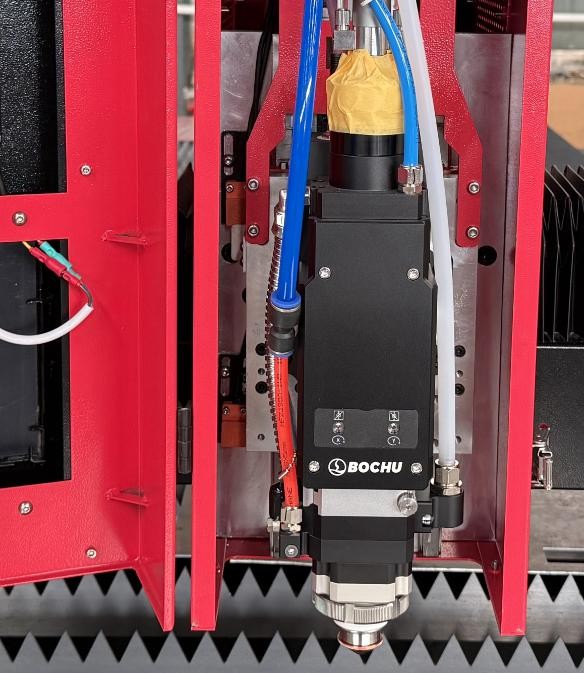

Testa di taglio
Bochu BLT310 con regolazione automatica della messa a fuoco
La testa Bochu BLT310 è dotata di regolazione focale automatica in modalità continua. La testa focalizza il raggio sul materiale e collabora con il controllo della macchina. La regolazione della messa a fuoco facilita la realizzazione di progetti con vari tipi di lamiera.
Questo è un elemento chiave della stazione per la produzione di dettagli tecnici, alloggiamenti ed elementi pubblicitari.

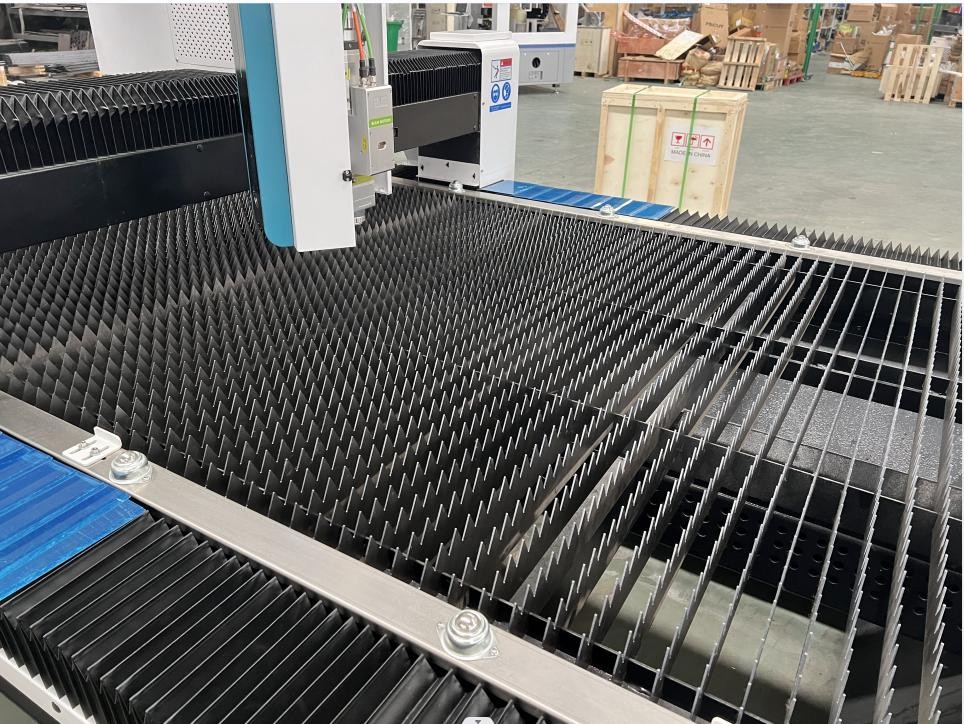

Tabella e caricamento
1300 × 2500 mm tavola dentata con rulli di avanzamento
La tavola dentata sostiene la lamiera, ed i rulli ne facilitano l'avanzamento al campo di lavoro. La struttura del tavolo è adatta al peso delle lamiere con spessore 20 mm. La tavola dentata sostiene la lamiera e l'accesso al campo di lavoro agevola il carico e il ricevimento degli elementi finiti. Puoi organizzare un singolo dettaglio o una serie di parti in un unico progetto.
Il tuo spazio di lavoro ti dà la libertà di lavorare su serie brevi, prototipi e produzione di elementi su misura.

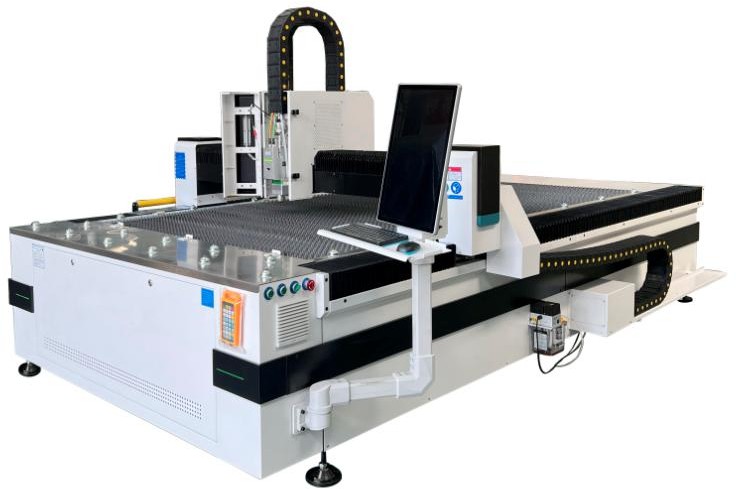

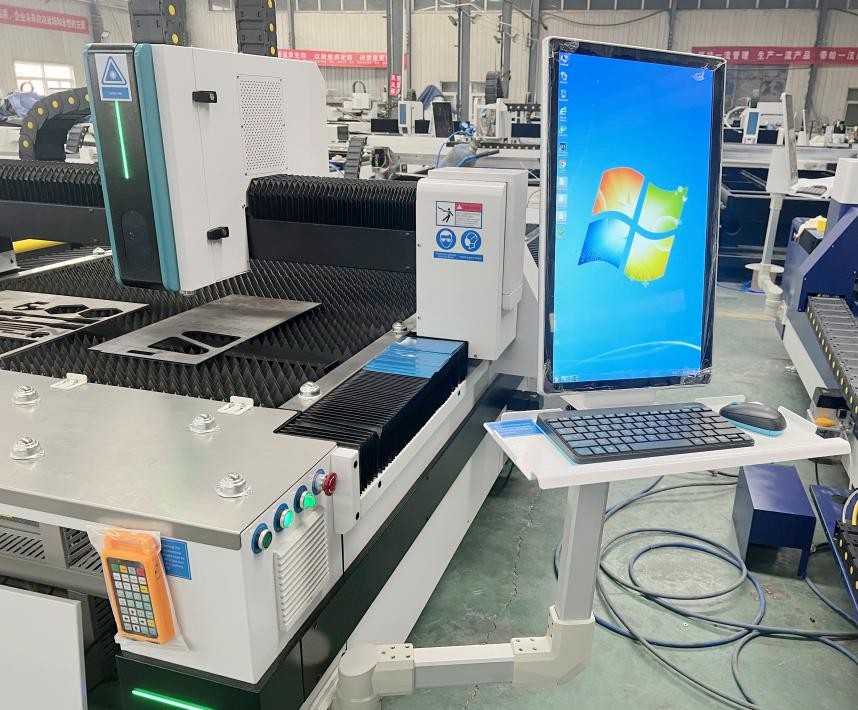

Controllo e progettazione
FSCUT 2000 + CypCutE
Il sistema CypCutE è installato su un computer integrato con un ampio schermo LCD. Il riconoscimento dei contorni interni ed esterni aiuta a preparare la sequenza di lavorazione. Il software combina il supporto della geometria del progetto con i parametri di taglio. Organizzate l'attività e il funzionamento della macchina in un unico ambiente.
Questo è un modo conveniente per implementare progetti mutevoli: da un prototipo alla successiva serie di parti.

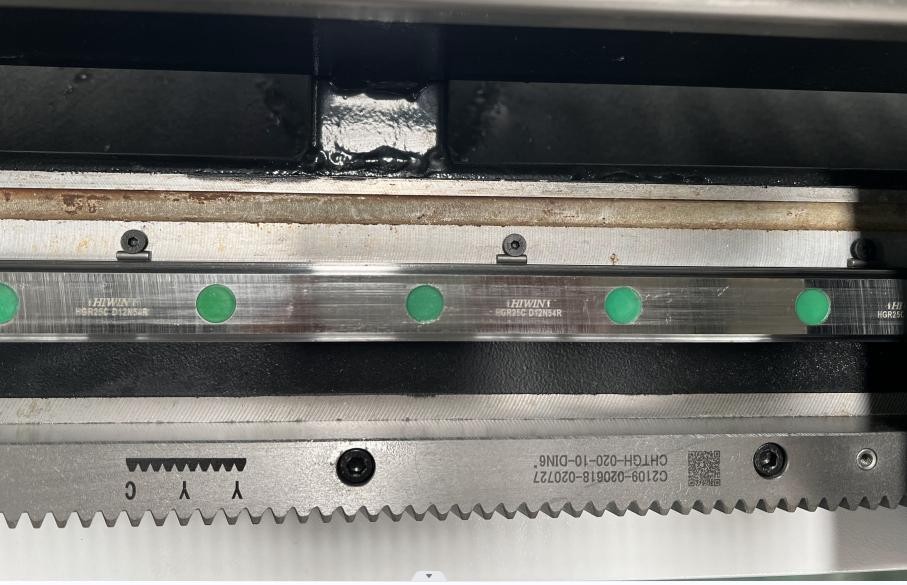

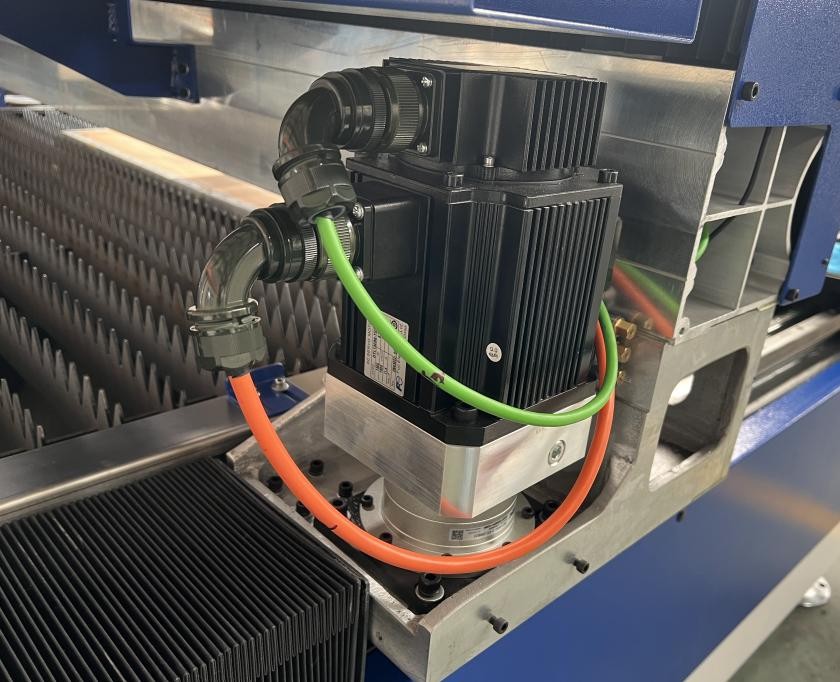

Guida e guida
Fuji, SHIMPO, Hiwin, YYC e TBI
Gli assi X/Y sono azionati da servomotori Fuji 750 W e l'asse Z è azionato da un servomotore 400 W. I riduttori SHIMPO, le guide Hiwin HGH25 e gli ingranaggi elicoidali YYC lavorano insieme per muoversi sul piano della tavola. Gli azionamenti e il sistema di guida cooperano durante la creazione dei contorni. Il movimento preciso degli assi è la base per tagliare fori, forme e disposizioni di molte parti.
L'ampia meccanica fornisce la base per la produzione quotidiana a partire dai vostri progetti CAD.

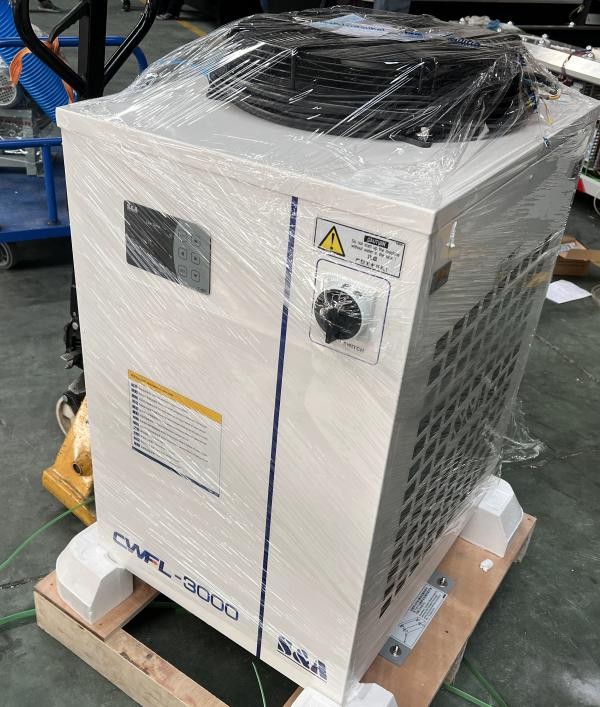

Raffreddamento
S&A Teyu CWFL-3000 - chip separato incluso
Il refrigeratore CWFL-3000 ha un serbatoio 22 l e una stabilità della temperatura dichiarata di ±0,5°C. Il sistema di raffreddamento supporta condizioni termiche stabili del laser durante l'attività. L'attrezzatura adatta fa parte della configurazione offerta.
Hai una sorgente, una testa e un raffreddamento abbinati a una stazione di produzione.

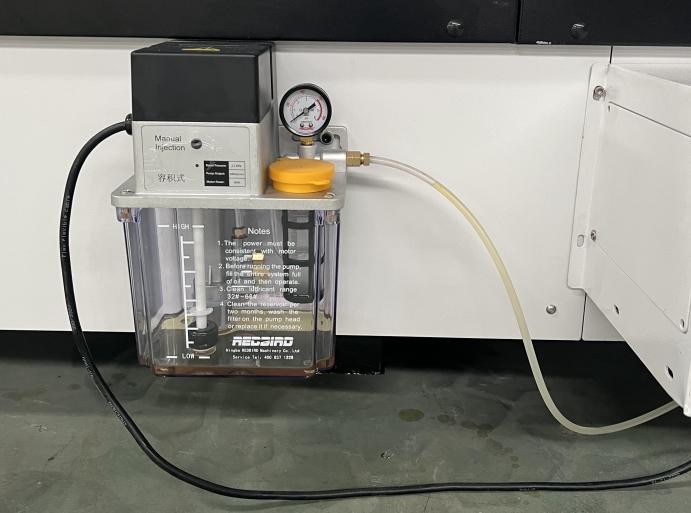

Gas e servizio giornaliero
Regolazione SMC e lubrificazione automatica
La valvola proporzionale SMC viene utilizzata per regolare il gas di lavoro. La scelta dell'ossigeno o dell'azoto dipende dal materiale e dal bordo desiderato. La regolazione del gas di lavoro fa parte del processo di taglio della lamiera. La lubrificazione automatica supporta il funzionamento della meccanica della macchina.
Tali apparecchiature aiutano a organizzare il lavoro di produzione ripetitivo sui fogli successivi.

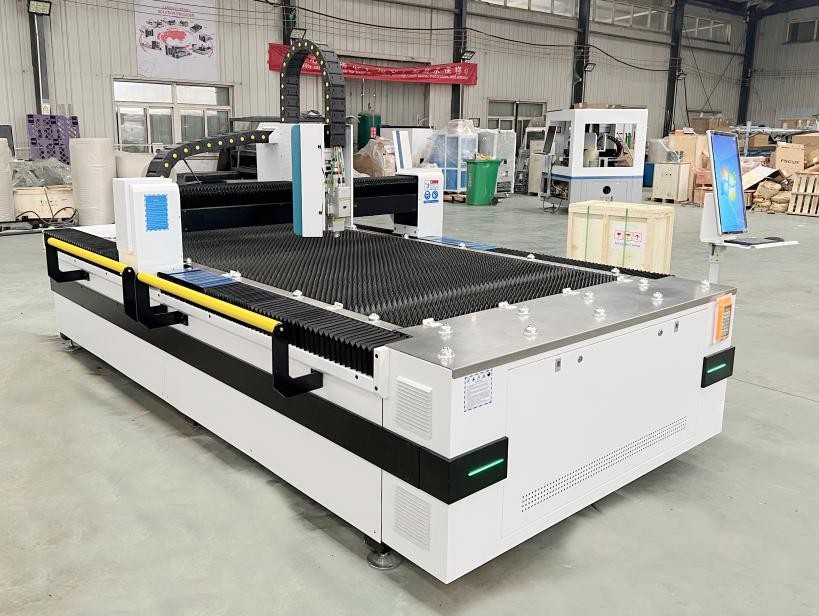

Produzione sotto il tuo controllo
Stazione di carico e taglio lamiera
La macchina ha dimensioni 3650 × 2170 × 1900 mm e peso 2000 kg. I componenti sono alloggiati in una struttura riparata, mentre un tavolo accessibile dall'alto facilita il caricamento delle lamiere. La tua macchina da taglio ti dà la libertà di realizzare prototipi, serie brevi e ordini attuali. Puoi preparare le parti secondo i tuoi progetti nella tua fabbrica.
Questa è una soluzione per le aziende che desiderano sviluppare la lavorazione della lamiera e passare in modo efficiente tra i vari dettagli.

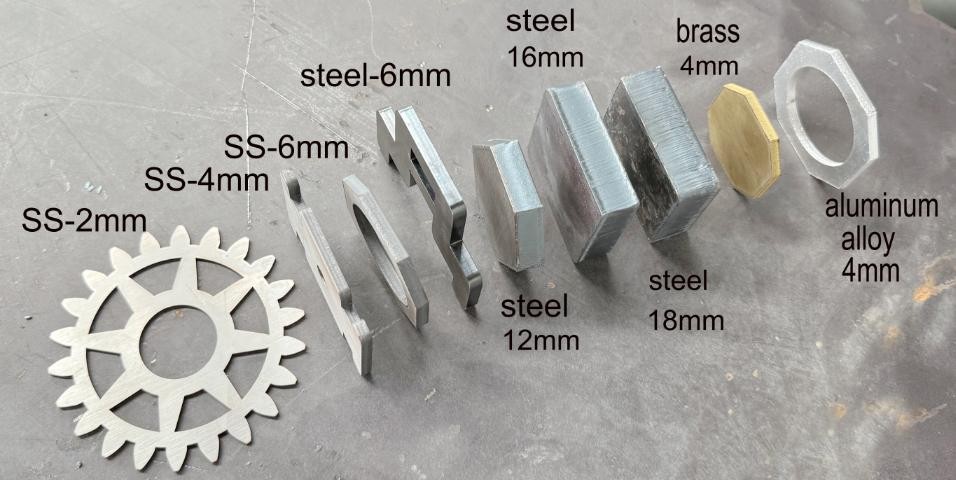

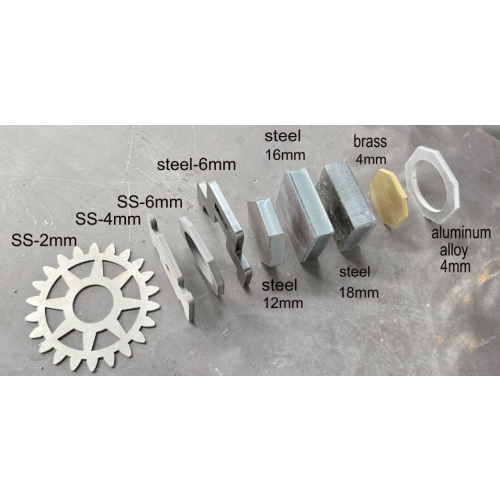

Metalli e ambito di lavorazione
Acciaio al carbonio
- Elementi strutturali, parti piane di macchine e maniglie.
- Intervallo di spessore massimo approssimativo: 10–12 mm.
Acciaio inossidabile
- Pannelli, frontali, rivestimenti ed elementi di attrezzatura.
- Intervallo di spessore massimo approssimativo: 2–3 mm.
Alluminio
- Griglie, parti leggere e dettagli tecnici.
- Intervallo di spessore massimo approssimativo: 1–2 mm.
Ottone
- Decorazioni, insegne e parti.
- Spessore massimo approssimativo: 1 mm.
Ulteriori usi per la preparazione
- Lamiere zincate e acciaio al manganese.

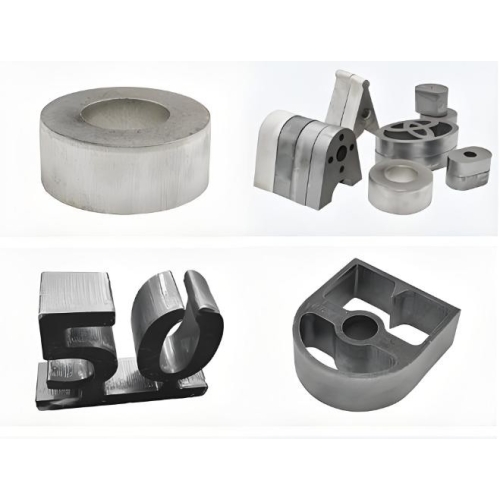

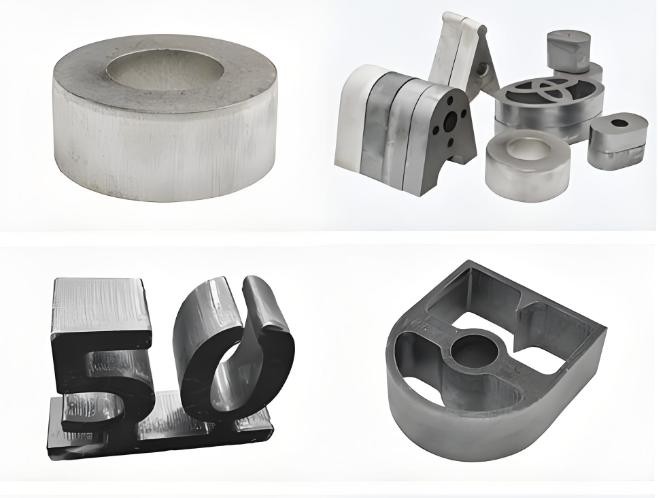

Esempi di implementazione
Software e controllo
Preparazione del file in CypCutE
Configurazione di controllo: FSCUT 2000 / CypCutE. Il controllo collega il progetto preparato con il funzionamento del dispositivo e i parametri dell'attività.
I tuoi file ti consentono di realizzare singoli progetti, preparare versioni successive del dettaglio e tornare alla geometria selezionata per ordini successivi.
Cosa guadagni nel lavoro quotidiano?
Taglia il metallo secondo i tuoi disegni
- Prototipi e brevi serie — Parti di verifica del progetto e successive revisioni del progetto.
- Dettagli tecnici — Maniglie, pannelli, staffe e componenti di custodia.
- Pubblicità e contrassegni — Targhe, insegne e decorazioni in metallo.
- Progetti propri — Libertà di completare gli ordini secondo la propria grafica o geometria.
- Ordini successivi — Possibilità di ampliare l'offerta con nuovi prodotti e brevi serie.

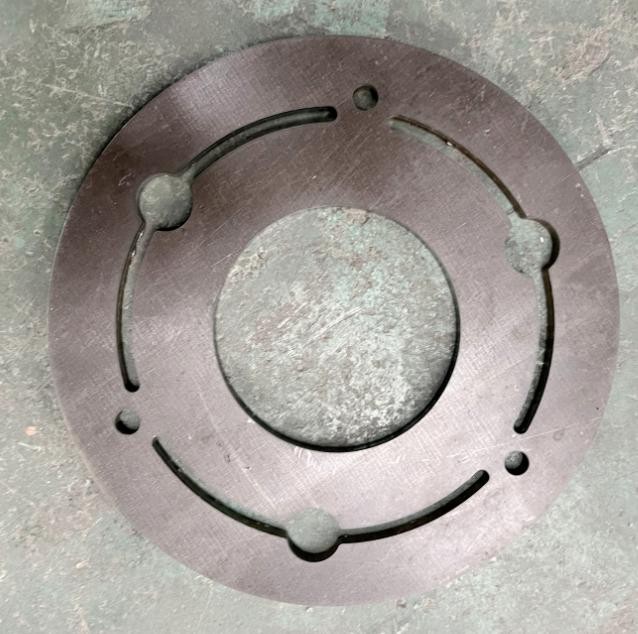

Fori e motivi nella lamiera
Ancora più possibilità
Pannello con diversi tipi di ritagli
Piccoli elementi decorativi
Ritagliare il motivo del fiocco di neve
Dati tecnici
| Parametro | Valore |
|---|---|
| Modello | ZX-1325FL |
| Area di taglio effettiva | 1300 × 2500 mm |
| Intervallo dell'asse X | 1300 mm |
| Intervallo dell'asse Y | 2500 mm |
| Intervallo dell'asse Z | 150 mm |
| Tipo laser | FIBER / fibra ottica |
| Potenza ottica | 1500 W |
| Sorgente laser | MAX MFSC-1500 |
| Lunghezza d'onda | 1060–1080 nm |
| Testa di taglio | Bochu BLT310 - messa a fuoco automatica |
| Controllo/programma | FSCUT 2000 / CypCutE |
| Servoazionamenti | Fuji: 750 W X/Y, 400 W Z |
| Riduttori | SHIMPO |
| Guide | Hiwin HGH25 |
| Trasmissione X/Y | YYC, ingranaggio elicoidale |
| Trasferimento dell'unità Z | Vite a ricircolo di sfere TBI |
| Valvola proporzionale | SMC |
| Precisione di posizionamento | 0,03 mm/m |
| Ripetibilità di posizionamento | ±0,02 mm/m |
| Velocità massima di viaggio | 80 m/min |
| Alimentazione della macchina | Fasi AC 380 V, 50/60 Hz, 3 |
| Potenza del dispositivo | 11 kW |
| Formati | CAD, DXF |
| Lubrificazione | Automatico |
| Dimensioni della macchina: lunghezza × larghezza × altezza | 3650 × 2170 × 1900 mm |
| Peso del dispositivo della macchina | 2000 kg |
| Ambiente di lavoro | 0–40°C, umidità ≤80%, senza condensa |
| refrigeratore | S&A Teyu CWFL-3000 |
| Serbatoio refrigerante | 22 l |
| Flusso dell'acqua | 70 l/min |
| Collegamenti idrici | 1/2″RP |
| Stabilità della temperatura del refrigeratore | ±0,5°C |
| Alimentazione del refrigeratore | 220 V ±10%, 50 Hz |
| Refrigerante | R-410A |
| Ventilatore/ventilatore | 3 kW |
| Dichiarazione di conformità | CE |
| Altezza di sollevamento del refrigeratore | 55 m |
| Capacità di raffreddamento | 6586 kcal/h / 7,66 kW |
| Potenza del compressore del refrigeratore | 2,70 kW / 3,67 HP |
| Potenza della pompa del refrigeratore | 0,75 kW |
| Quantità di refrigerante | 2100 g |
| Dimensioni del refrigeratore | 770 × 550 × 1030 mm |
| Peso del dispositivo refrigeratore | 95 kg |

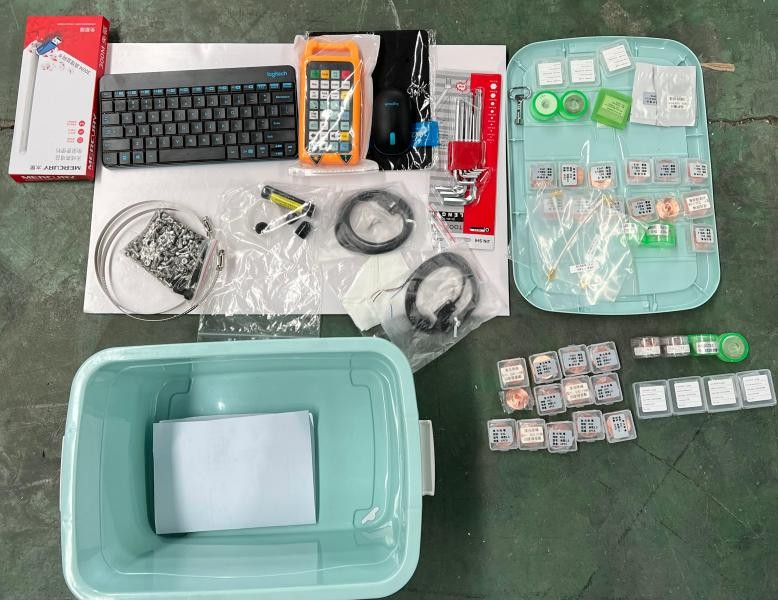

Macchine e attrezzature in questa offerta
- Macchina da taglio FIBER ZX-1325FL 1500 W
- Computer integrato con software CypCut
- Chiller industriale S&A Teyu CWFL-3000

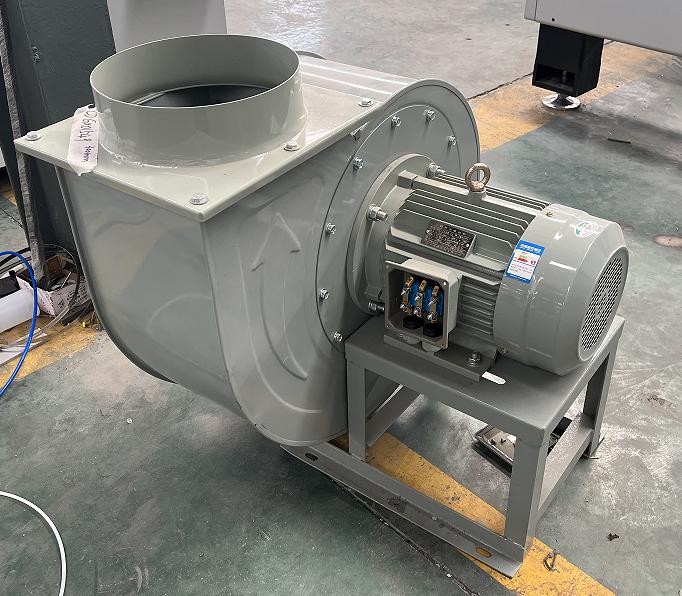

- Ventola/flusso d'aria con potenza 3 kW
- Telecomando per il funzionamento della macchina
- Set ugelli da taglio
- Lenti convergenti
- Cavi di collegamento
- Manuale utente
Domande prima dell'acquisto
Quanti grandi progetti possono essere implementati?
1300 × 2500 mm.
Quale sorgente è in esecuzione nella macchina?
MAX MFSC-1500.
Quali controlli sono inclusi?
FSCUT 2000 / CypCutE.
Cosa ottengo con la macchina?
Macchina da taglio FIBER ZX-1325FL 1500 W; Computer integrato con software CypCut; Chiller industriale S&A Teyu CWFL-3000; Ventola/flusso d'aria con potenza 3 kW; Telecomando per il funzionamento della macchina; Set ugelli da taglio; Lenti convergenti; cavi di collegamento; Manuale utente.
