Macchina per taglio laser del metallo FIBER 800W 30x30cm | Accessori
disponibilità: Disponibile
Tempo di spedizione: 48 ore
Costi di spedizione: da 0.00 EUR
Numero dell articolo: 10603-FL
codice del produttore: 3030-FL
Livello delle scorte:
Condizioni del prodotto: Nuovo
- Descrizione del prodotto
- Recensioni dei prodotti (0)

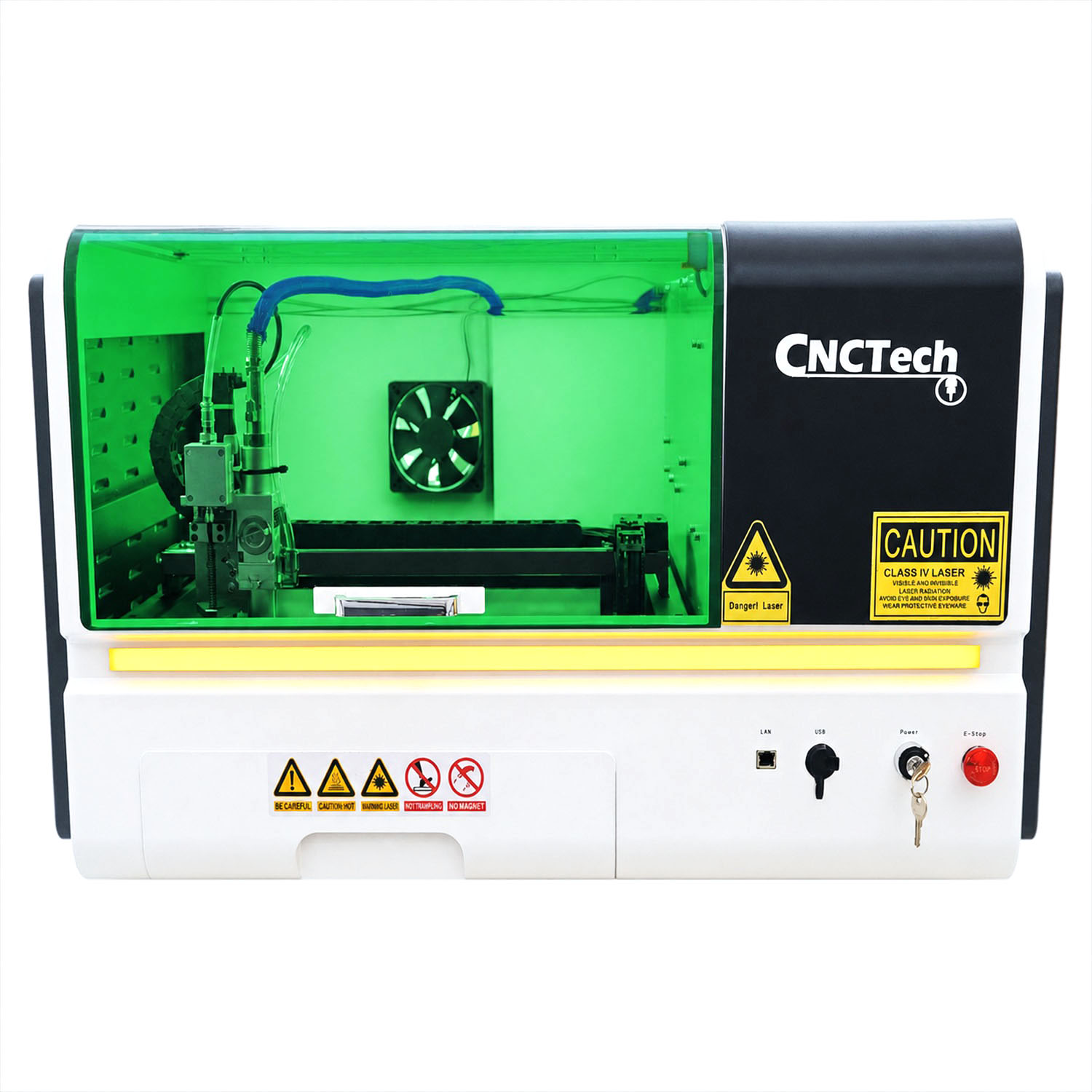

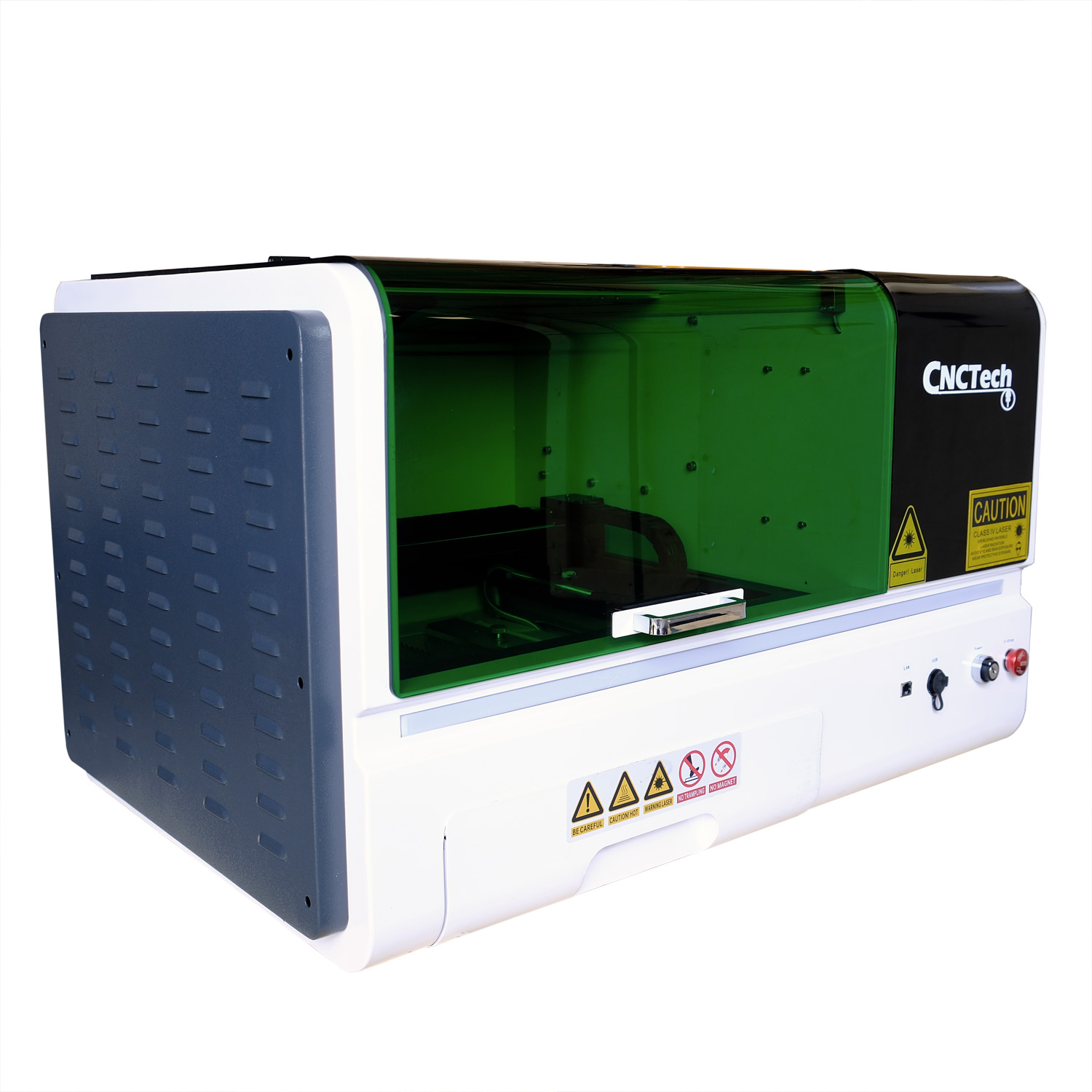

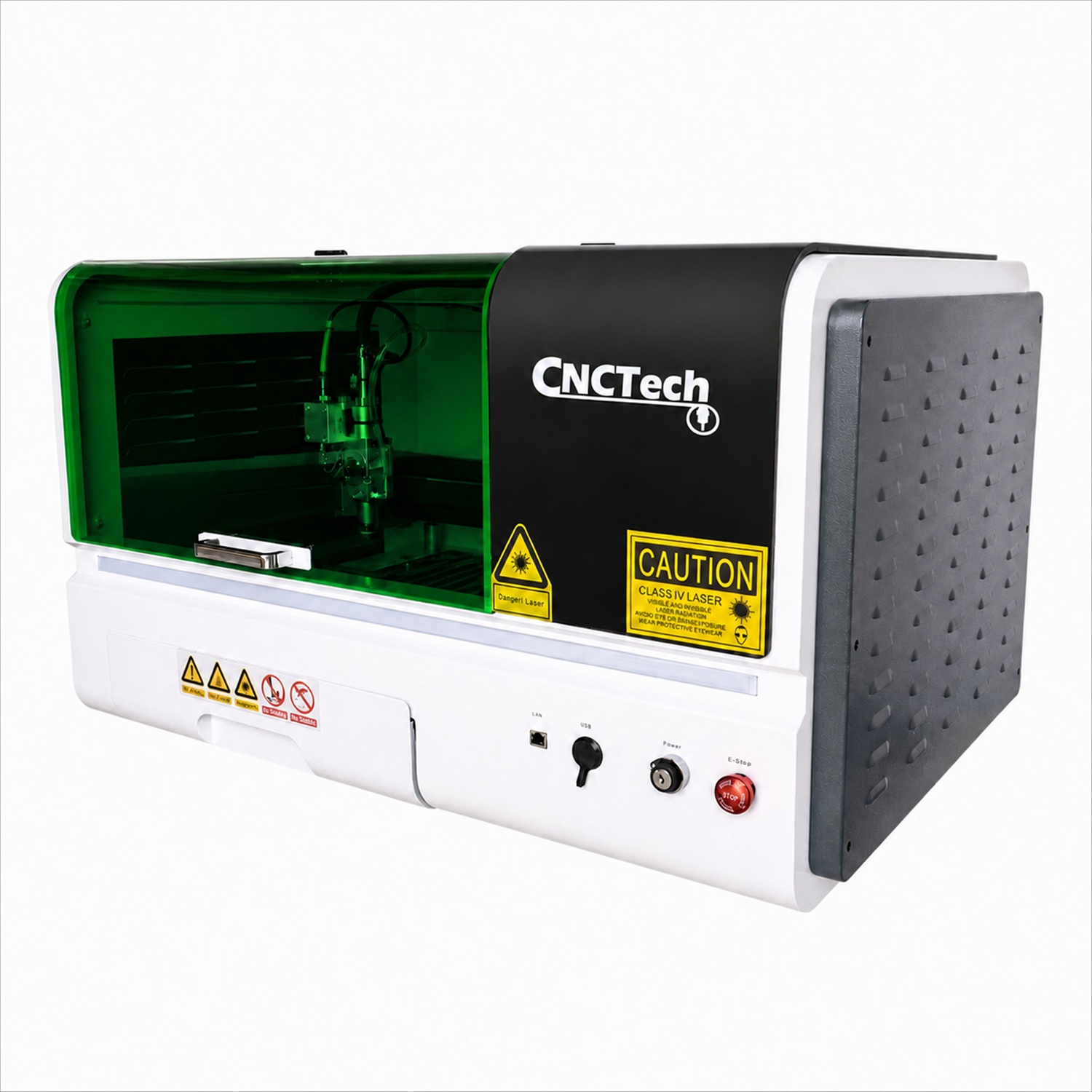

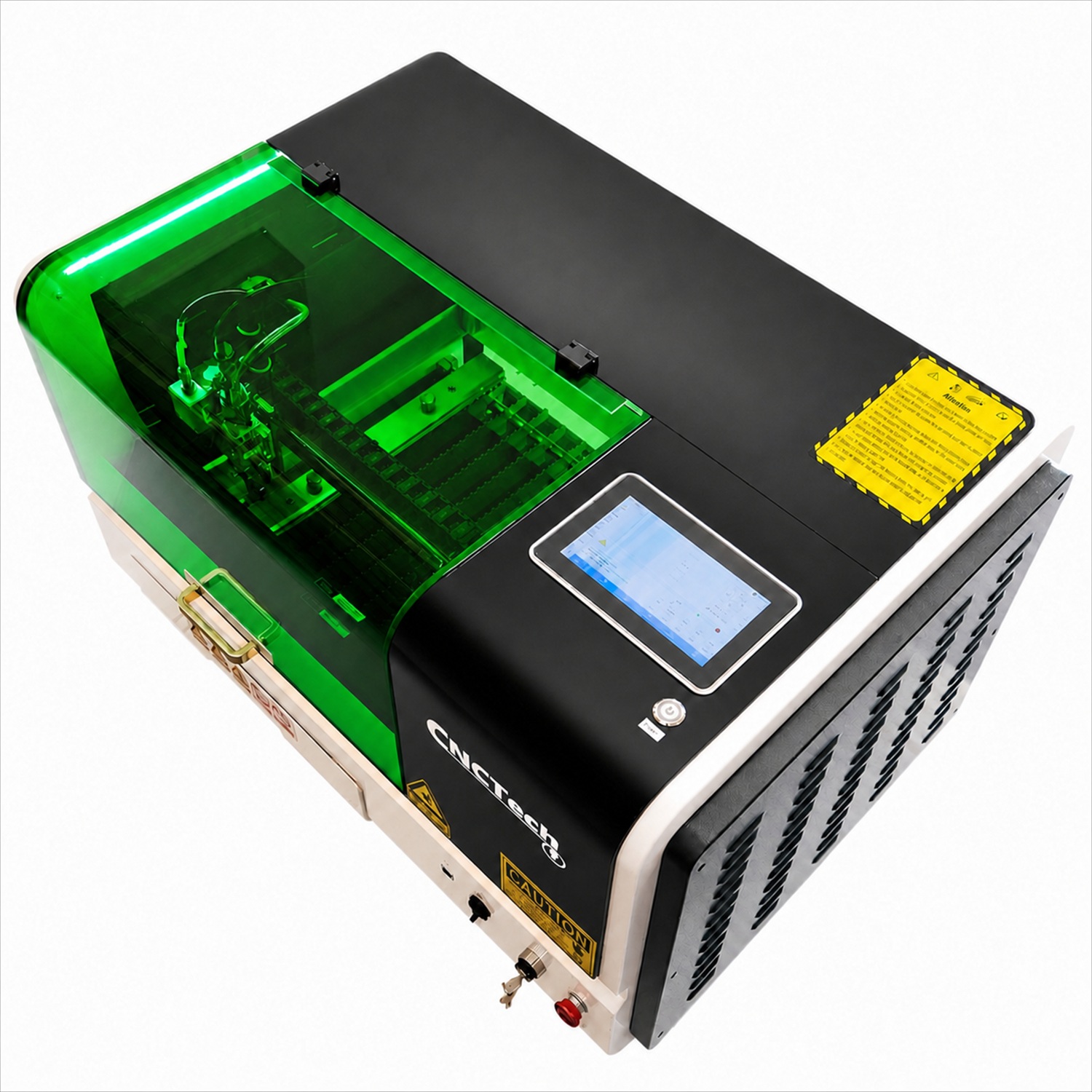

Macchina da taglio laser FIBER ZX-3030FL - 800 W, 300 × 280 mm
JPT sorgente raffreddata ad aria, Au3Tech A50M e NexCut X1 testa per minuteria metallica.
Taglia il metallo secondo i tuoi disegni
Realizza elementi tecnici, segnaletica e parti di alloggiamento sulla tua macchina da taglio FIBER. La tecnologia laser ti dà la libertà di realizzare contorni, fori e disposizioni di diversi dettagli in un unico progetto.
ZX-3030FL è un cutter FIBER chiuso con la potenza di 800 W e l'area di taglio effettiva di 300 × 280 mm. È destinata a piccoli particolari, prototipi e piccole serie di acciaio al carbonio, acciaio inossidabile, alluminio e ottone. Il formato corrisponde a placche, maniglie, frontali, pannelli ed elementi abitativi preparati prima della successiva lavorazione. La fonte JPT YDFLC-800-L-A-S-05 ha il proprio raffreddamento ad aria. La testa Au3Tech A50M utilizza la messa a fuoco manuale e il tracciamento capacitivo della superficie, mentre il sistema MCC200 con NexCut X1 consente di gestire il progetto e i parametri da un computer o un pannello a sfioramento.
Il vostro taglio dei metalli apre la possibilità di realizzare prototipi, serie brevi e ordini attuali. Hai il controllo sulla geometria del progetto e sull'organizzazione del lavoro nello stabilimento.
I vantaggi più importanti
Taglio del metallo in un formato compatto
JPT YDFLC-800-L-A-S-05 è una sorgente CW FIBER con una potenza ottica di 800 W e una lunghezza d'onda nominale di 1080 nm. Puoi realizzare segnaletica, pannelli, maniglie e prototipi sulla tua macchina.
Regolazione della messa a fuoco e tracciamento del foglio
La regolazione manuale della testa A50M consente di adattare il punto focale al tipo e allo spessore della lamiera. Le ottiche protettive intercambiabili facilitano l'utilizzo della testa durante i progetti successivi.
File e parametri in un unico posto
Dal computer è possibile preparare un lavoro, importare parametri dalla macchina e impostare strati, potenza, velocità, gas e altezza di taglio. Il controllo sul progetto facilita la produzione di versioni successive del dettaglio e la ripetizione degli ordini preparati.
Un comodo campo per i tuoi progetti
Le strisce dentate riducono l'area di contatto tra lastra e supporto. È possibile implementare un singolo progetto o una disposizione di più parti nell'area di lavoro disponibile.
Design compatto per la propria produzione
Tre controller passo-passo digitali Leadshine DM415S funzionano con una trasmissione a cinghia modulare. Hai la tua postazione di lavoro per progetti tecnici, prototipi e brevi serie.
Controllo della pressione del gas
Il regolatore proporzionale SMC ITV1060-312L aiuta a mantenere la pressione del gas di lavoro impostata. Questa attrezzatura è utile quando si lavora con acciaio e altri metalli destinati alla macchina.
Idee per le applicazioni
Prototipi e brevi serie
Parti per la verifica progettuale e successive versioni del progetto.
Dettagli tecnici
Maniglie, pannelli, staffe ed elementi abitativi.
Pubblicità e contrassegni
Targhe, insegne e decorazioni in metallo.
Fonte JPT
800 W, onda continua e raffreddamento ad aria
JPT YDFLC-800-L-A-S-05 è una sorgente CW FIBER con una potenza ottica di 800 W e una lunghezza d'onda nominale di 1080 nm. Il proprio raffreddamento ad aria elimina un refrigeratore separato e un'installazione dell'acqua. La sorgente raffreddata ad aria JPT crea una stazione compatta per piccole parti metalliche.
Puoi realizzare segnaletica, pannelli, maniglie e prototipi sulla tua macchina.

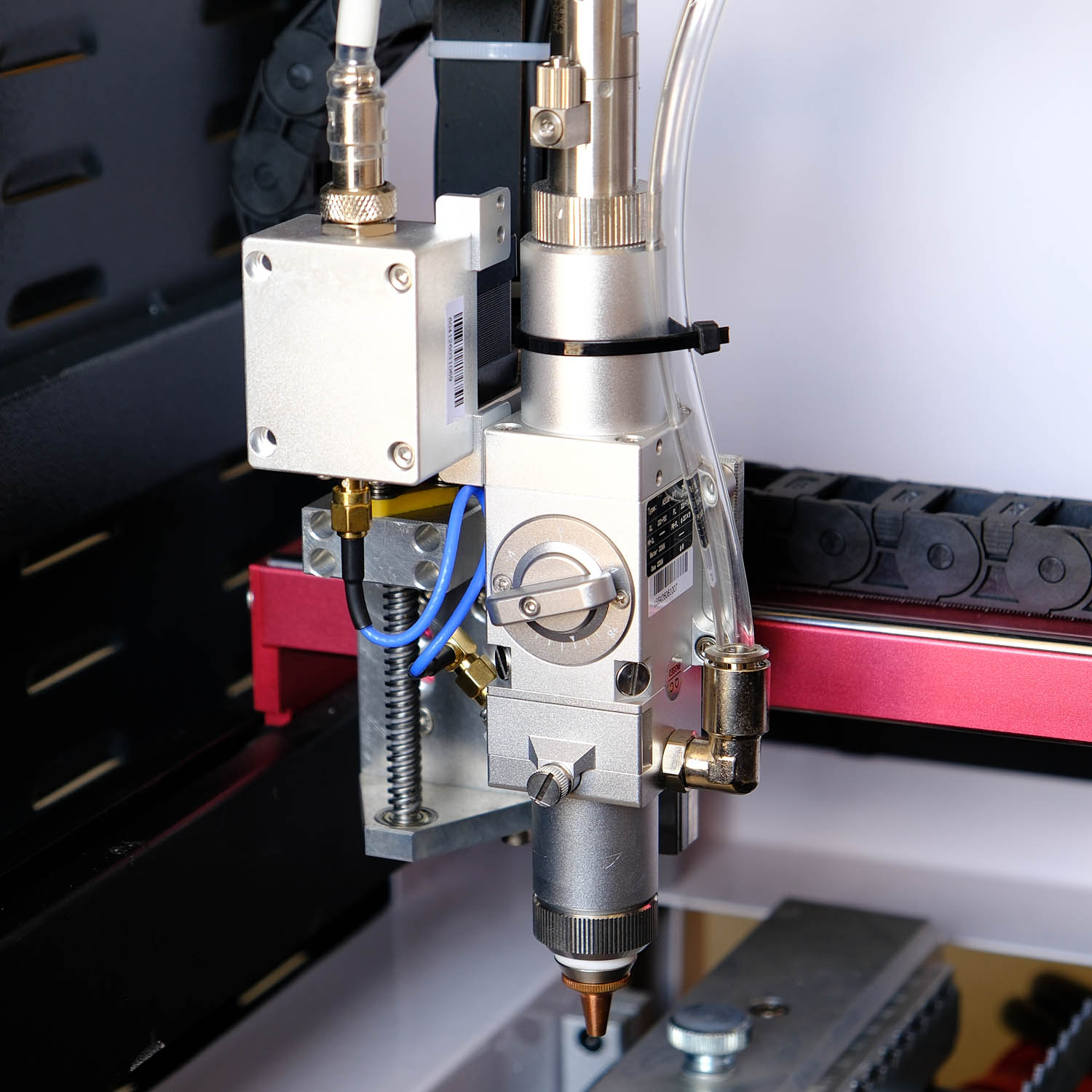

Testa Au3Tech A50M
Messa a fuoco manuale e tracciamento capacitivo
La regolazione manuale della testa A50M consente di adattare il punto focale al tipo e allo spessore della lamiera. Il sistema capacitivo segue la superficie e controlla la distanza dell'ugello durante il funzionamento. La messa a fuoco manuale funziona con il tracciamento capacitivo della superficie. Questo ti dà il controllo sul punto focale e sull'altezza della testa.
Le ottiche protettive intercambiabili facilitano l'utilizzo della testa durante i progetti successivi.

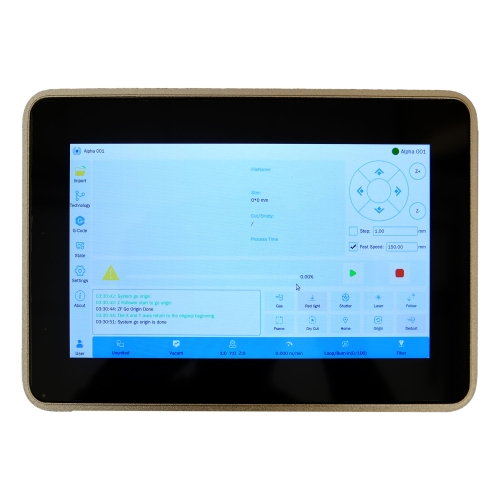

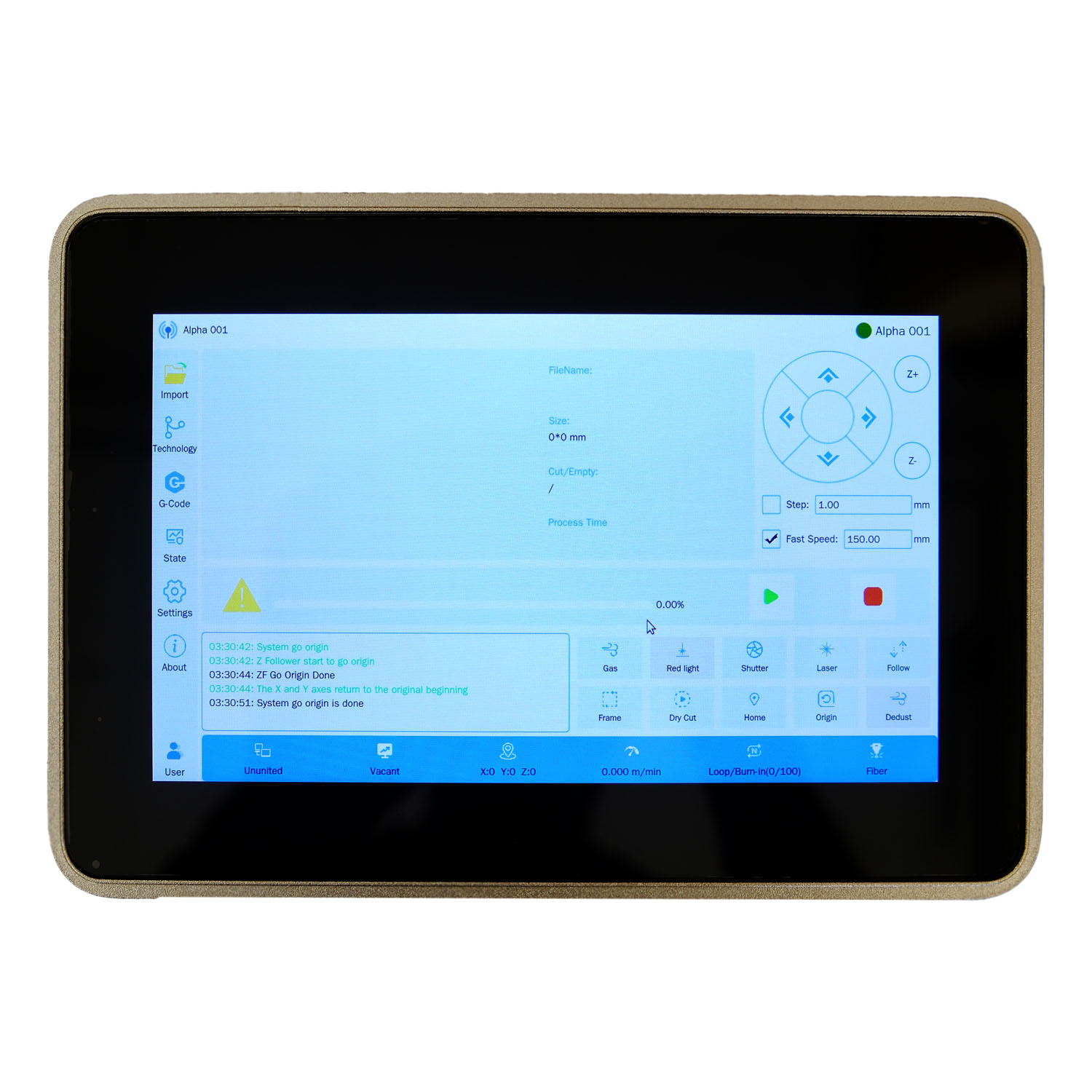

Controllo e programmazione
MCC200 + NexCut X1 con computer o pannello
Dal computer è possibile preparare un lavoro, importare parametri dalla macchina e impostare strati, potenza, velocità, gas e altezza di taglio. Il pannello a sfioramento consente l'homing, il posizionamento e la gestione dei file offline. Il software collega la progettazione con il funzionamento del dispositivo. È possibile organizzare la geometria e i parametri del lavoro in un ambiente comune.
Il controllo sul progetto facilita la produzione di versioni successive del dettaglio e la ripetizione degli ordini preparati.

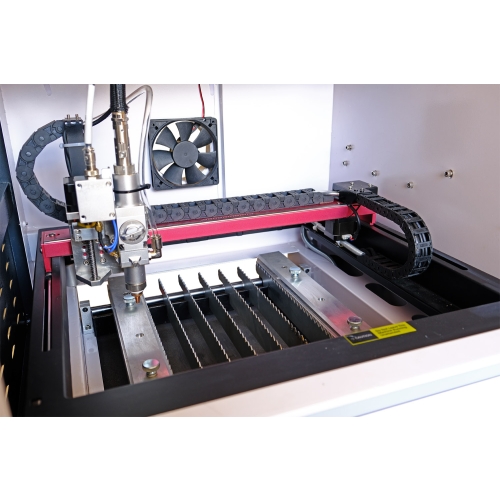

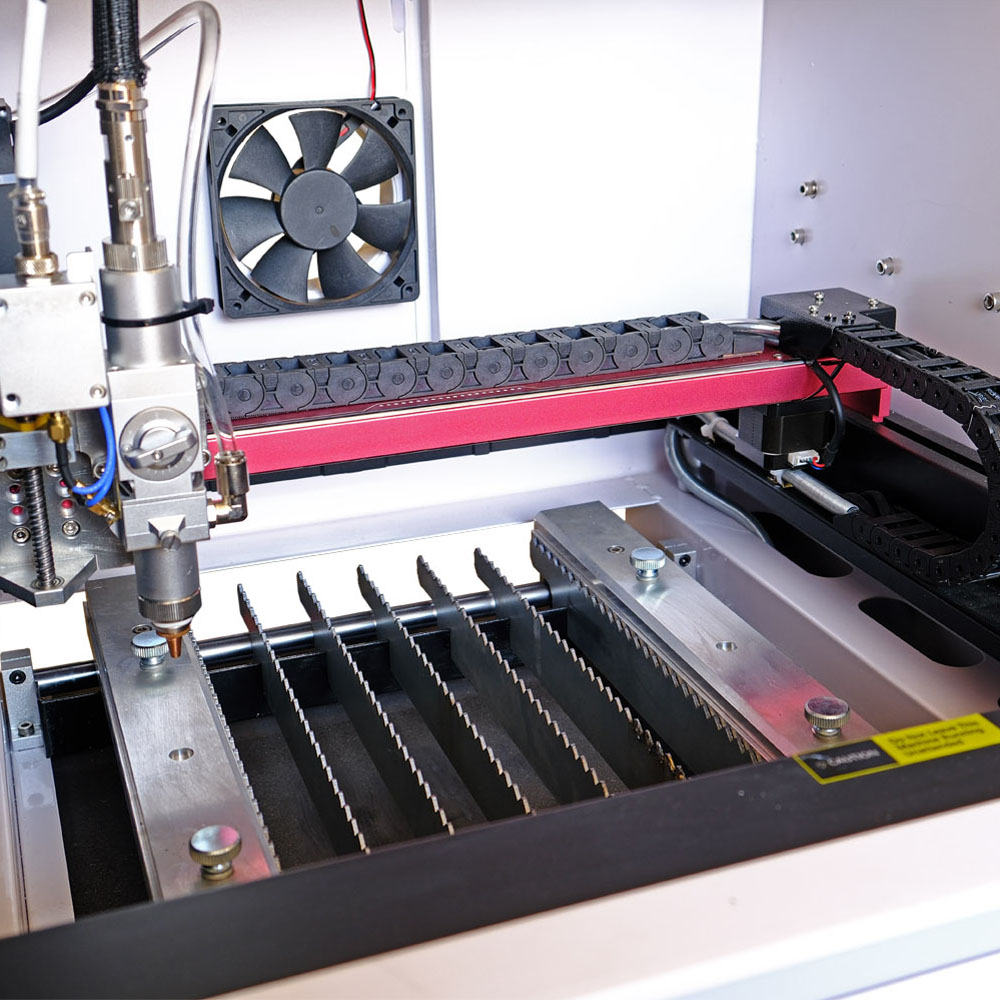

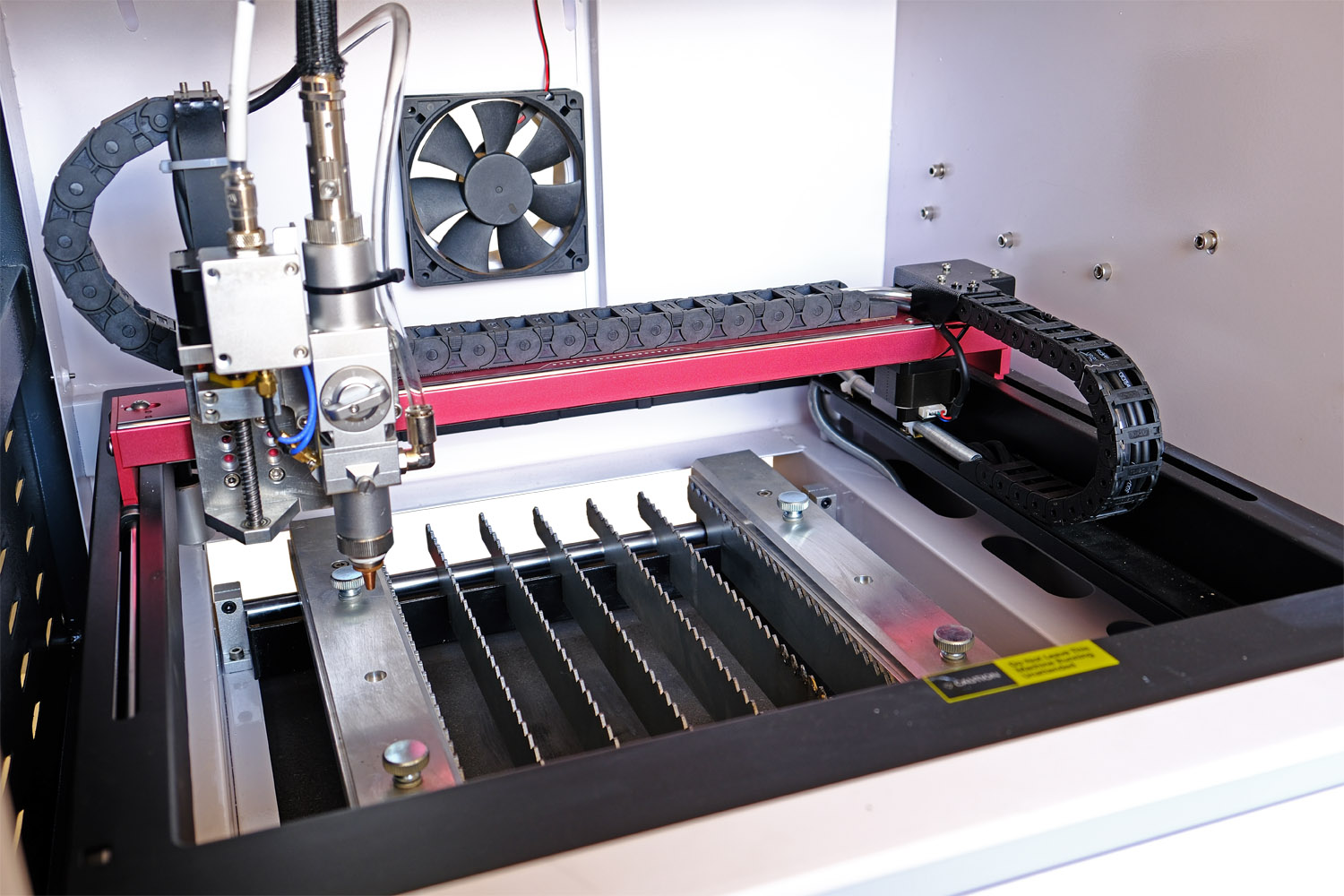

Tavolo da lavoro
Supporto coltelli e cassettino portarifiuti
Le strisce dentate riducono l'area di contatto tra lastra e supporto. Le strisce su entrambi i lati del tavolo aiutano a fissare il materiale. Il tavolo dà spazio al materiale e alla disposizione dei dettagli. Il suo design supporta l'organizzazione del carico, della lavorazione e della ricezione degli elementi finiti.
È possibile implementare un singolo progetto o una disposizione di più parti nell'area di lavoro disponibile.

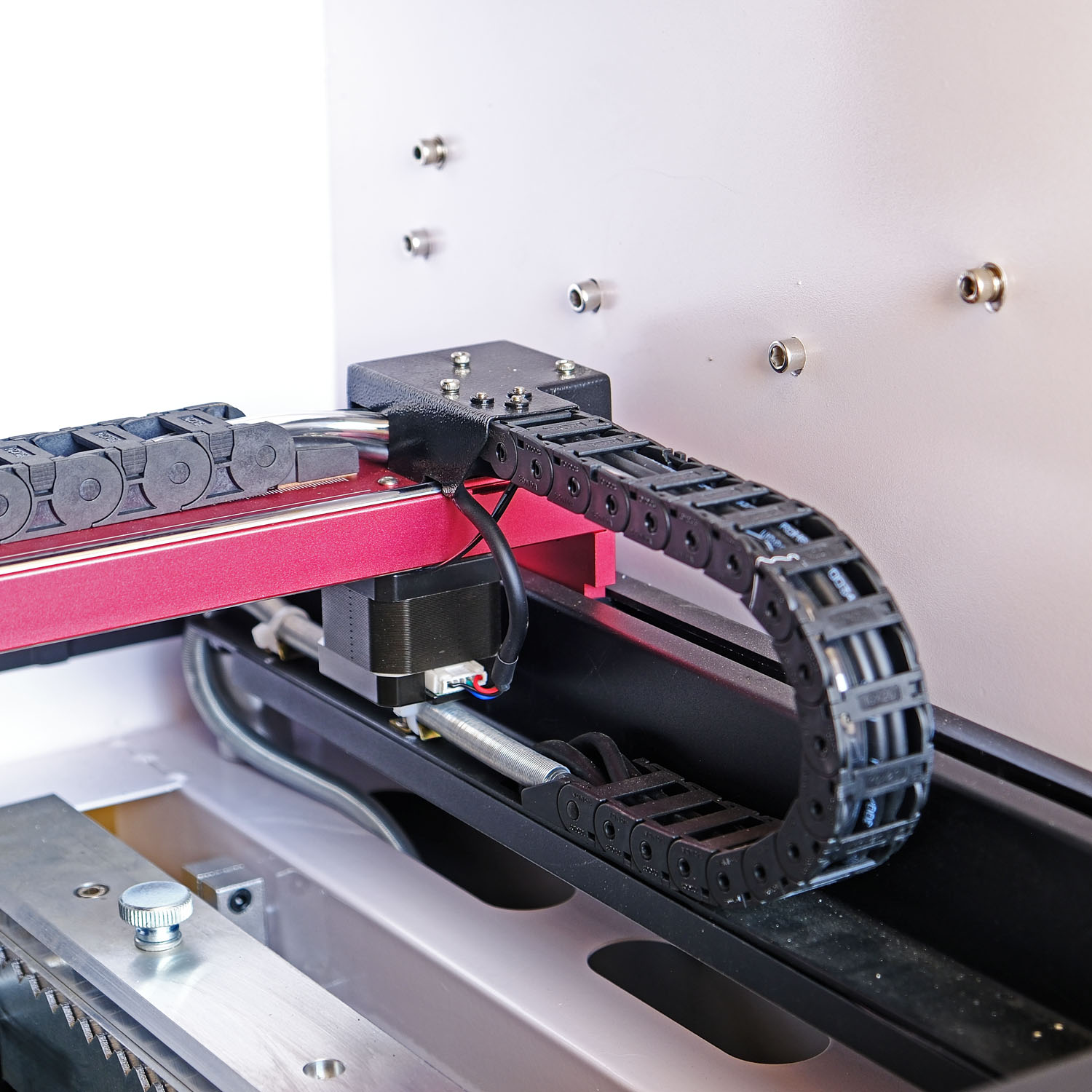

Guida e telaio
Trasmissione a cinghia modulare dal design compatto
Tre controller passo-passo digitali Leadshine DM415S funzionano con una trasmissione a cinghia modulare. Il telaio in lega di alluminio e l'alloggiamento chiuso creano una macchina compatta con dimensioni 900 × 590 × 560 mm. Il telaio e gli azionamenti costituiscono la base meccanica per il movimento degli assi. La forma compatta consente di incorporare il dispositivo nell'attrezzatura di un'officina più piccola.
Hai la tua postazione di lavoro per progetti tecnici, prototipi e brevi serie.

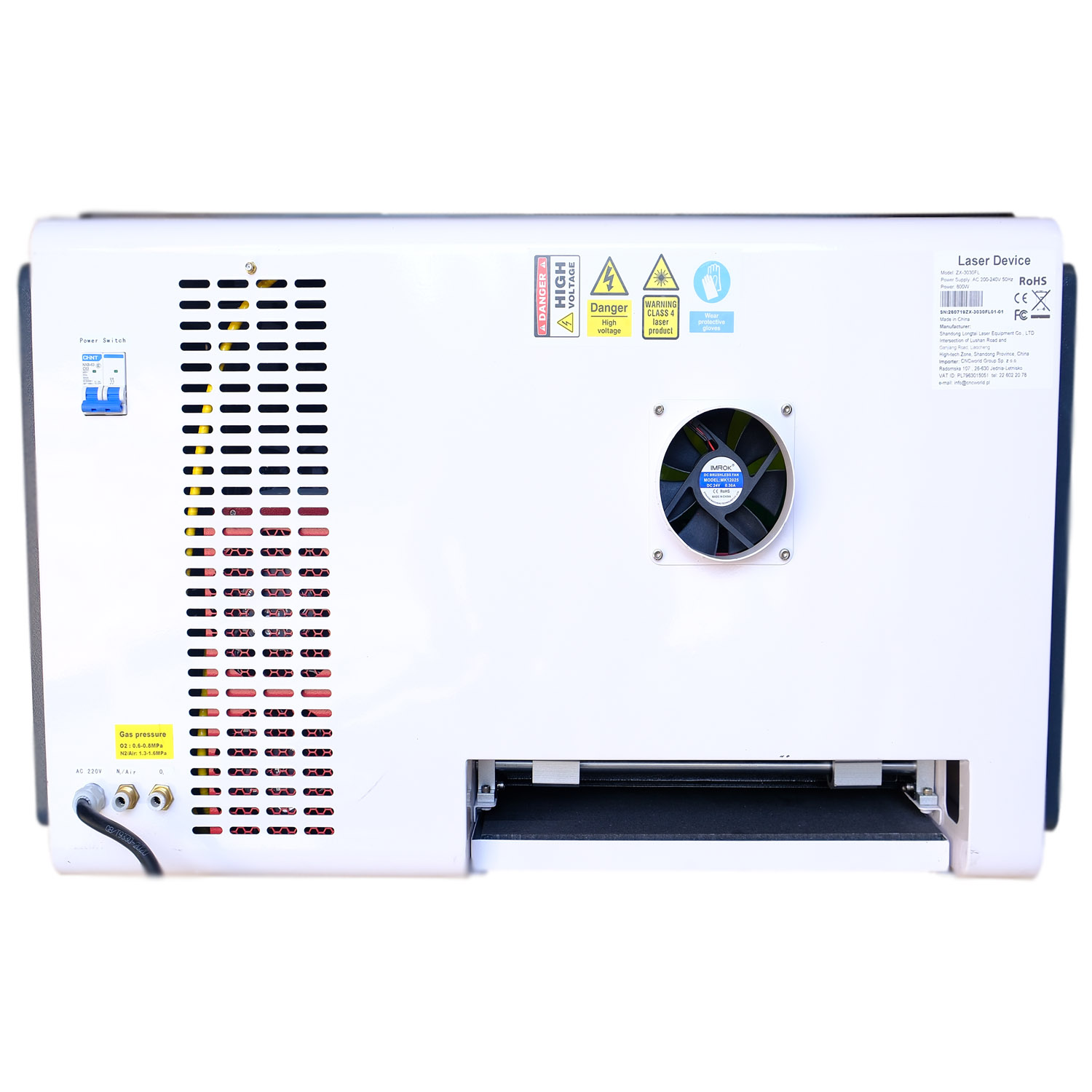

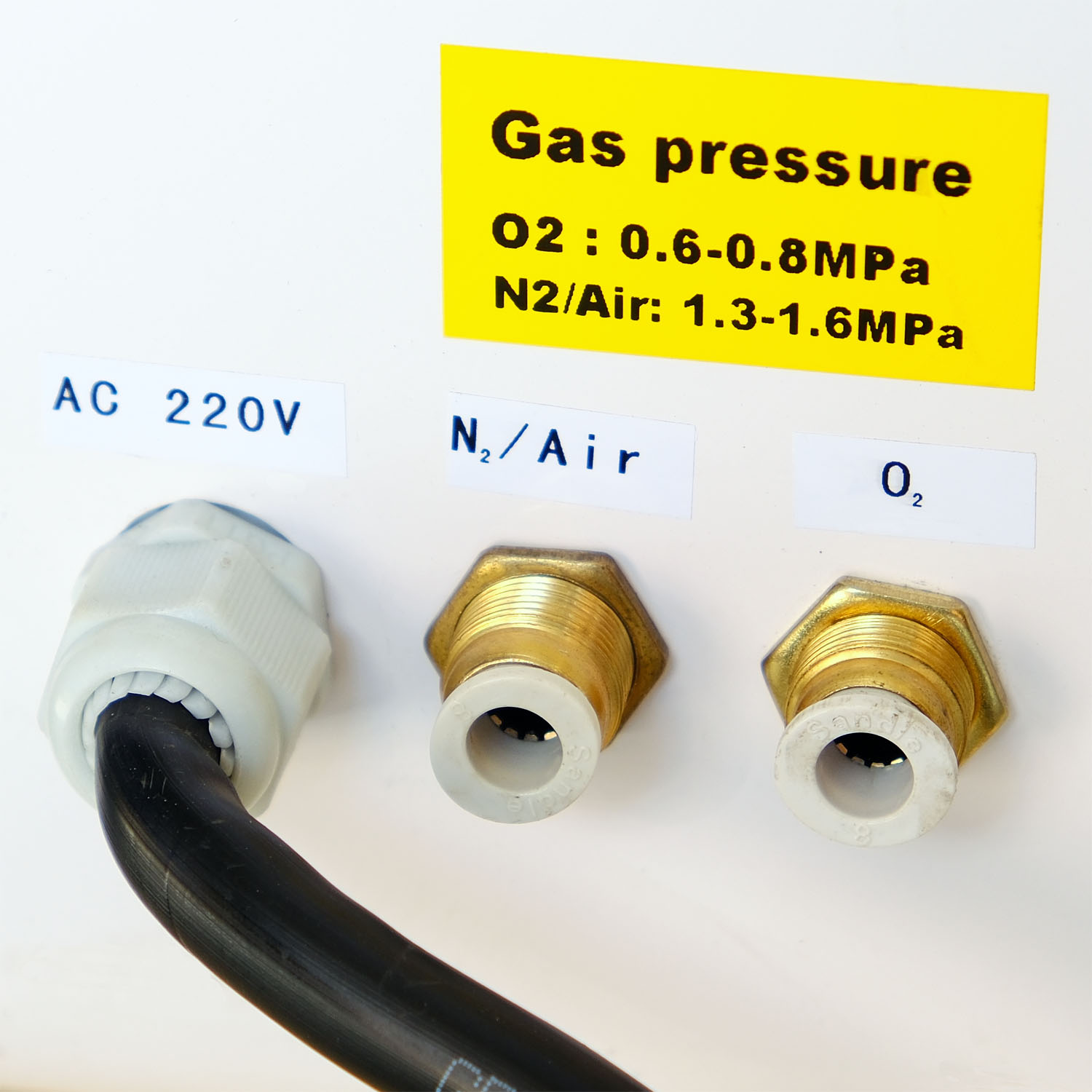

Regolatore gas e SMC
Separare ossigeno e azoto/aria preparata
Il regolatore proporzionale SMC ITV1060-312L aiuta a mantenere la pressione del gas di lavoro impostata. La macchina è dotata di una porta O₂ separata e di una porta N₂/aria comune. Il regolatore proporzionale aiuta a mantenere la pressione del gas di lavoro impostata. Collegamenti separati consentono di utilizzare configurazioni con ossigeno e azoto o aria preparata.
Questa attrezzatura è utile quando si lavora con acciaio e altri metalli destinati alla macchina.

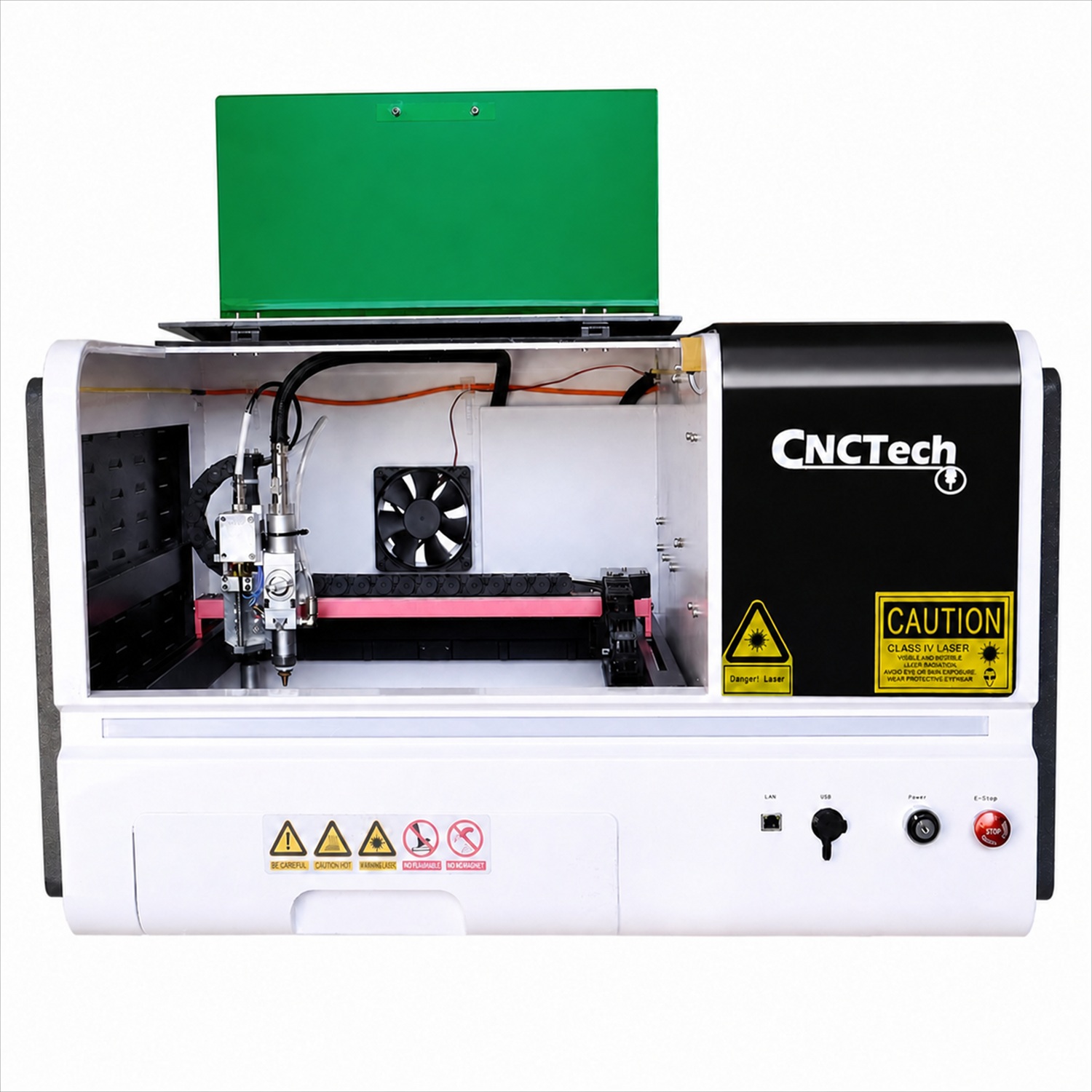

Stai in piedi e ragazzo
Camera chiusa, ventola e condotto di scarico

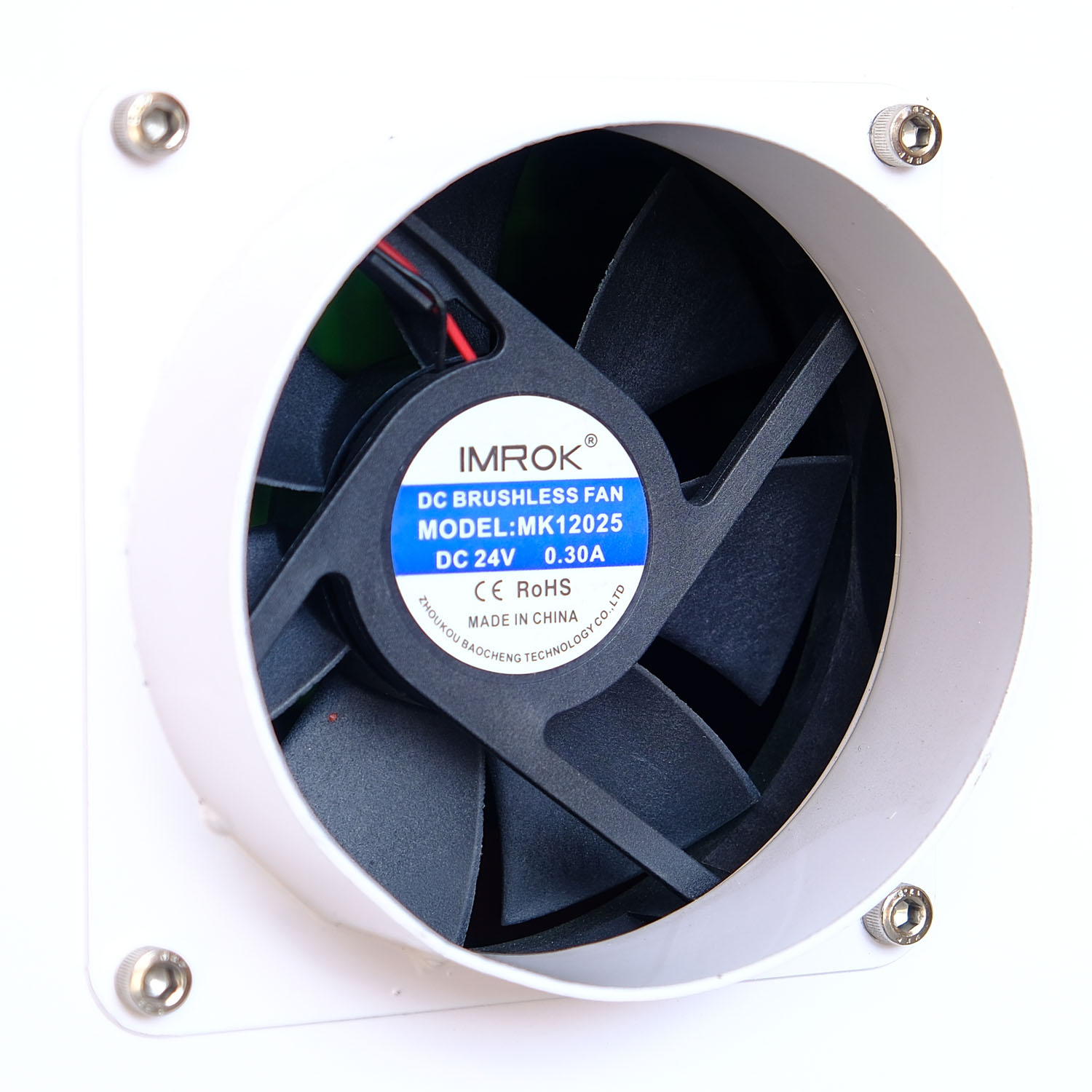

La camera di lavoro separa il processo dall'ambiente circostante e la copertura verde consente l'osservazione. Una ventola di scarico e un cavo flessibile aiutano a collegare il dispositivo all'impianto di aspirazione predisposto. La camera concentra la lavorazione nella macchina e la porta di estrazione facilita il collegamento del dispositivo all'installazione della stazione.
La forma compatta è una soluzione conveniente per un'officina che produce piccole parti metalliche.
Metalli e ambito di lavorazione
Acciaio al carbonio
- Maniglie, staffe, placche e minuteria.
- Spessore approssimativo 4–6 mm.
Acciaio inossidabile
- Frontali, pannelli, marcature ed elementi abitativi.
- Spessore approssimativo 1–2 mm.
Alluminio
- Alloggiamenti fari, griglie e dettagli tecnici.
- Spessore approssimativo 1–1,5 mm.
Ottone
- Insegne, decorazioni, marcature e minuterie.
- Spessore approssimativo 0,5–1 mm.
Software e controllo
NexCut X1 e file offline
Configurazione di controllo: Au3Tech MCC200 + NexCut X1. Il controllo collega il progetto preparato con il funzionamento del dispositivo e i parametri dell'attività.
I tuoi file ti consentono di realizzare singoli progetti, preparare versioni successive del dettaglio e tornare alla geometria selezionata per ordini successivi.
Cosa guadagni nel lavoro quotidiano?
Taglia il metallo secondo i tuoi disegni
- Prototipi e brevi serie — Parti di verifica del progetto e successive revisioni del progetto.
- Dettagli tecnici — Maniglie, pannelli, staffe e componenti di custodia.
- Pubblicità e contrassegni — Targhe, insegne e decorazioni in metallo.
- Progetti propri — Libertà di completare gli ordini secondo la propria grafica o geometria.
- Ordini successivi — Possibilità di ampliare l'offerta con nuovi prodotti e brevi serie.
Dati tecnici
| Parametro | Valore |
|---|---|
| Modello | ZX-3030FL |
| Area di taglio effettiva | 300 × 280 mm |
| Gamma XYZ | 300 × 280 × 50 mm |
| Tipo e potenza del laser | FIBER CW, 800 W |
| Fonte | JPT YDFLC-800-L-A-S-05, raffreddato ad aria |
| Lunghezza d'onda | Nominalmente 1080 nm |
| Testa | Au3Tech A50M, messa a fuoco manuale |
| Monitoraggio dell'altitudine | Capacitivo |
| Controllo/programma | Au3Tech MCC200 + NexCut X1 |
| Guidare gli autisti | 3 × Leadshine DM415S, stepper digitale |
| Trasmissione | Trasmissione a cinghia modulare |
| Tavolo | Coltello dentato, retroilluminazione, cassetto dei rifiuti |
| Telaio | Lega di alluminio, alloggiamento chiuso |
| Regolatore del gas | SMC ITV1060-312L, elettropneumatico proporzionale |
| Gas | Ossigeno, azoto o aria preparata |
| Connessioni | O₂ separato; comune N₂/aria |
| Pressioni consigliate | O₂: 0,6–0,8 MPa; N₂/aria: 1,3–1,6 MPa |
| Precisione di posizionamento | 0,05 mm/m |
| Ripetibilità | ±0,05 mm/m |
| Accelerazione | 0,3–0,5 G |
| Formati | DXF, CHF, NC, TXT, CNC, G, PLTI, SVG |
| Dati | USB / Wi-Fi |
| Alimentazione elettrica | Fase AC 220 V ±10%, 50/60 Hz, 1 |
| Potenza totale | Informazioni su 4 kW |
| Dimensioni della macchina | 900 × 590 × 560 mm |
| Peso netto del dispositivo | Informazioni su 70 kg |
| Dimensioni dell'imballaggio | 1030 × 730 × 740 mm |
| Peso lordo del dispositivo | Informazioni su 117 kg |
| Ambiente | 15–30°C, umidità 40–80%, senza condensa |
Kit iniziale ZX-3030FL
- Macchina da taglio FIBER ZX-3030FL 800 W
- Sorgente JPT raffreddata ad aria e testa Au3Tech A50M montate sulla macchina
- Set di lenti protettive
- Ugelli da taglio in ottone
- Maniglie in ceramica
- Telecomando con cavo
- Memoria USB con software e file della macchina
- Antenna Wi-Fi
- Set di chiavi a brugola
- Tubo flessibile di aspirazione con fascetta
- Interruttore a chiave con chiavi
- Set di campioni di taglio
- Manuale utente in polacco
Domande prima dell'acquisto
Quanti grandi progetti possono essere implementati?
300 × 280 mm.
Quale sorgente è in esecuzione nella macchina?
JPT YDFLC-800-L-A-S-05, raffreddato ad aria.
Quali controlli sono inclusi?
Au3Tech MCC200 + NexCut X1.
Cosa ottengo con la macchina?
Macchina da taglio FIBER ZX-3030FL 800 W; Sorgente JPT raffreddata ad aria e testa Au3Tech A50M montate sulla macchina; Set di lenti protettive; Ugelli da taglio in ottone; Maniglie in ceramica; Telecomando con cavo; Memoria USB con software e file macchina; antenna Wi-Fi; Set di chiavi a brugola; Tubo flessibile di aspirazione con fascetta; Selettore a chiave con chiavi; Set di campioni di taglio; Manuale utente in polacco.
