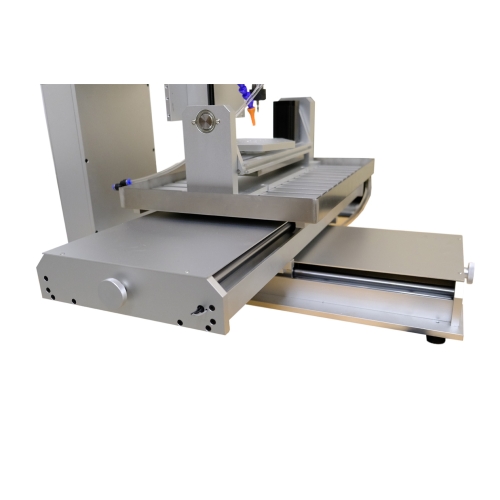

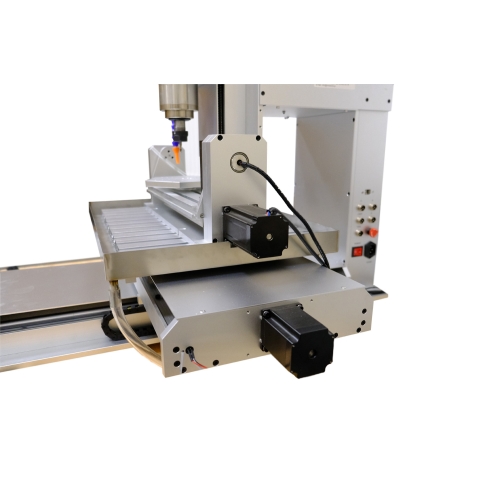

Fresatrice CNC CNCTech 6040 5D, 2,2 kW – 5 assi, USB + accessori
disponibilità: Disponibile
Tempo di spedizione: 24 ore
Costi di spedizione: da 0.00 EUR
Numero dell articolo: F-6040-5D
codice del produttore: F-6040-5D
Livello delle scorte:
codice EAN: 5907052596060
Condizioni del prodotto: Nuovo
- Descrizione del prodotto
- Recensioni dei prodotti (0)

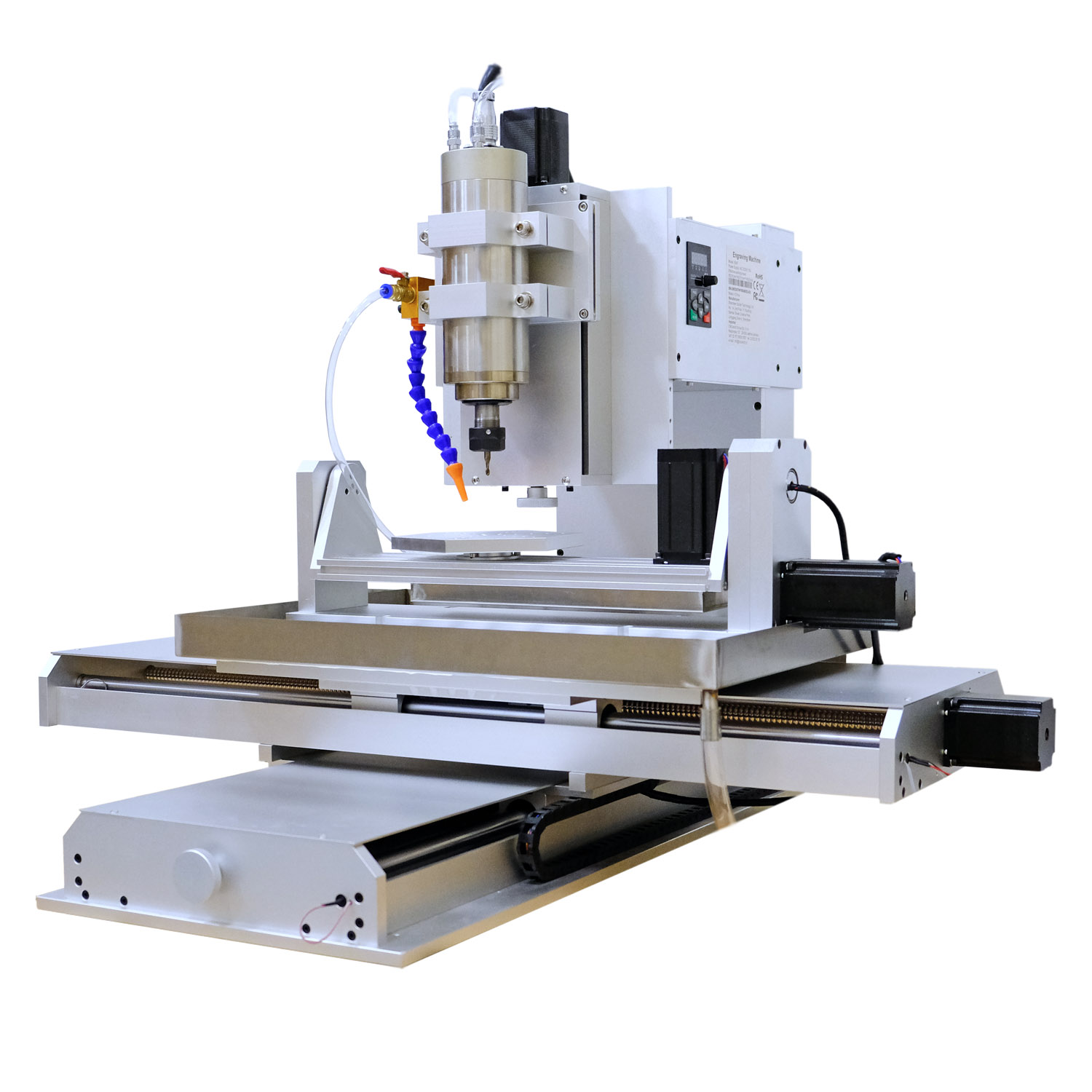

Fresatrice CNC CNCTech 6040 5D - 2,2 kW
Avvicinati ai dettagli da una nuova prospettiva.
Dal design piatto al dettaglio spaziale
Modelli, prototipi e componenti con più superfici lavorate - 6040 5D combina il movimento degli assi X, Y e Z con la tavola rotobasculante A/B. È possibile modificare la posizione del materiale rispetto all'utensile e pianificare operazioni più complesse.

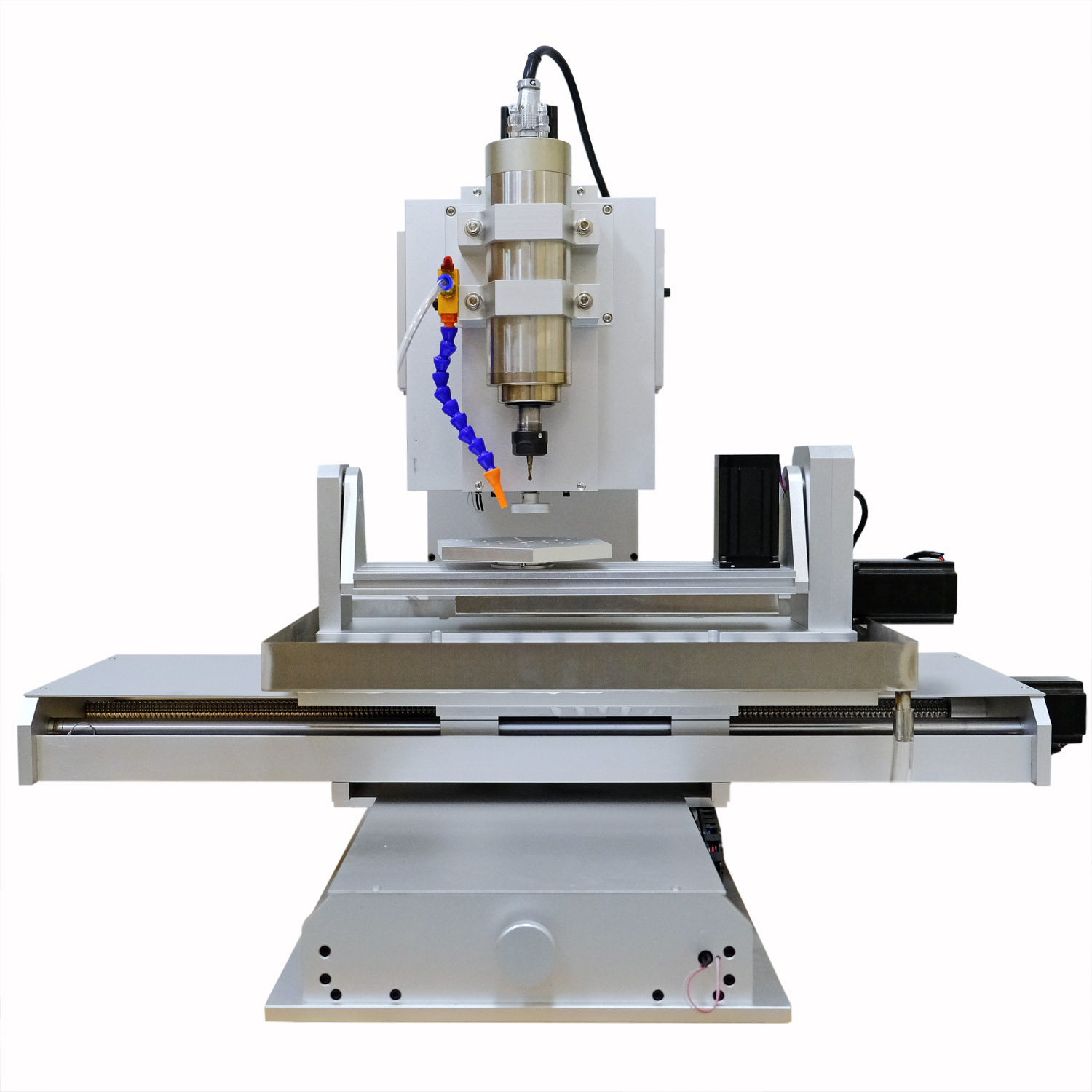

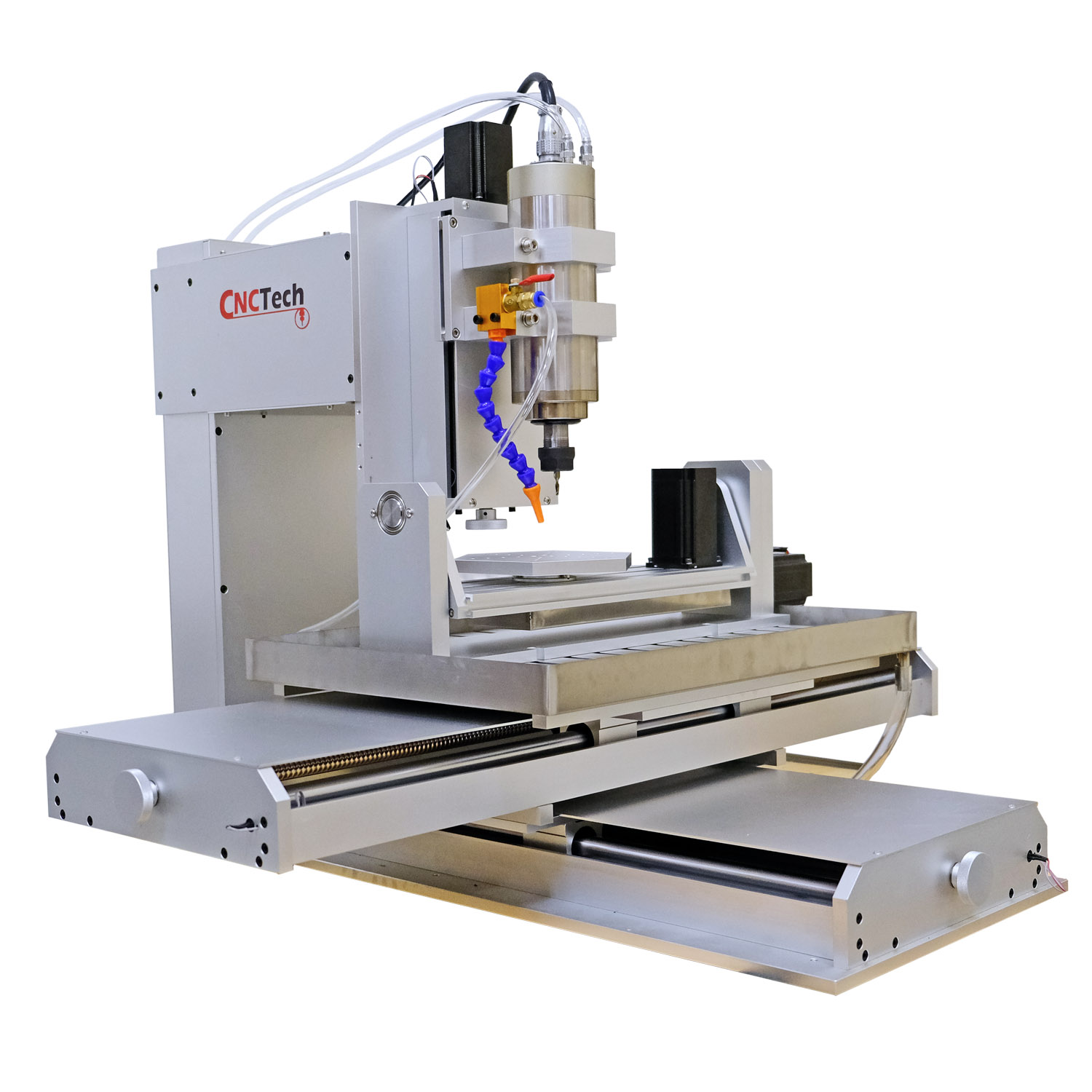

Il design verticale, il mandrino raffreddato ad acqua e le viti a ricircolo di sfere creano una stazione compatta per fresatura, incisione e foratura.
Vedi 6040 5D al lavoro
Un minuto al taglierino: alluminio, movimento tavola A/B e modello tridimensionale.
Video dimostrativo della fresatrice 6040 5D. Gli strumenti e i supporti visibili sono stati selezionati per corrispondere ai dettagli presentati.
Cinque assi. Più possibilità.
Più pagine in un unico supporto
Gli assi rotativi A e B modificano la posizione del dettaglio rispetto alla fresa. Ciò semplifica il raggiungimento delle superfici che richiedono il riattacco su un tavolo piano.
Mandrino 2,2 kW
Il raffreddamento ad acqua e il montaggio ER20 consentono di selezionare uno strumento per fresatura, incisione e foratura.
Spazio ai prototipi
Il design compatto a colonna funzionerà bene nello studio di modellistica, in officina e quando si impara a elaborare CNC.

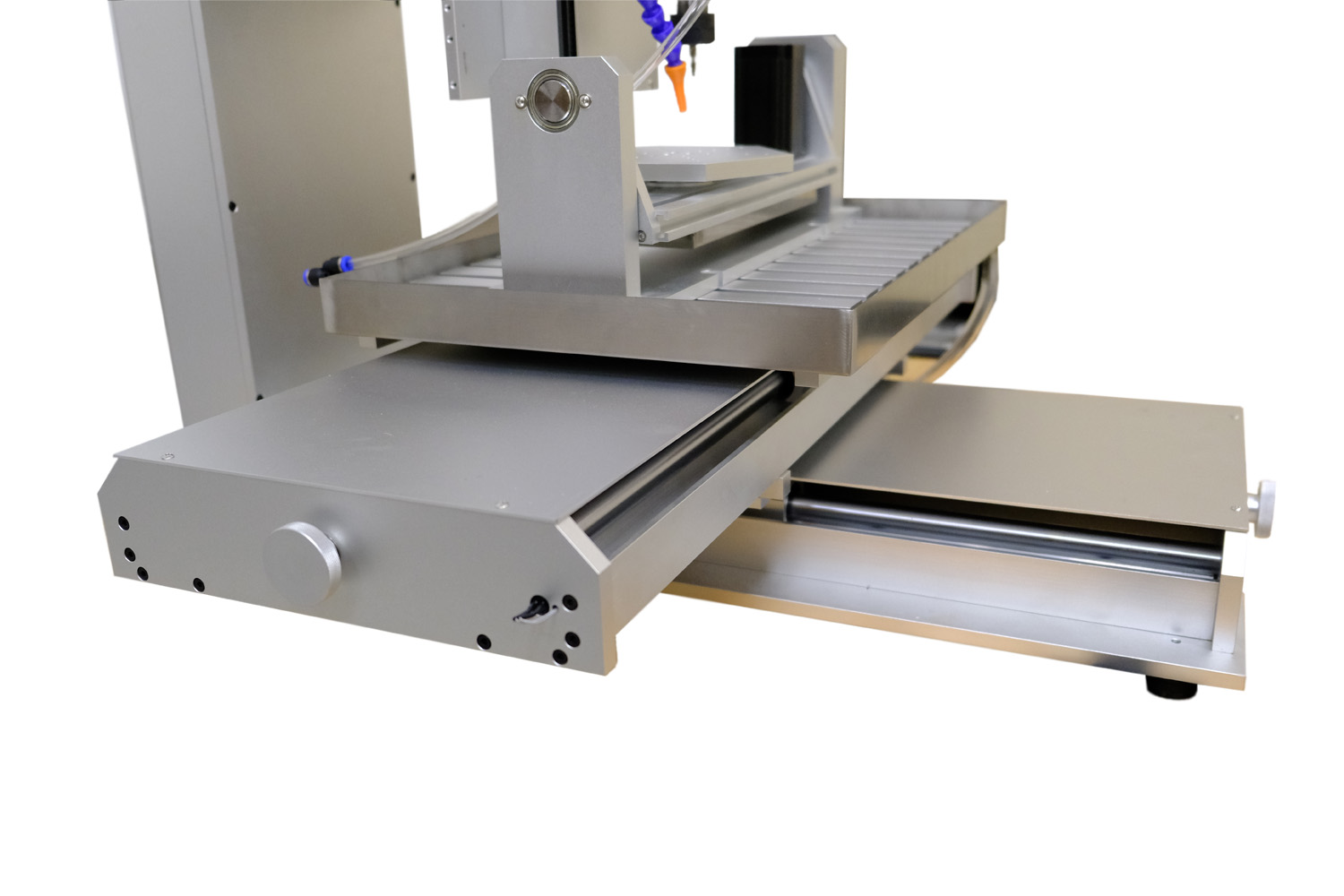

Trasforma il dettaglio, arriva oltre
Posiziona il materiale ad angolo retto

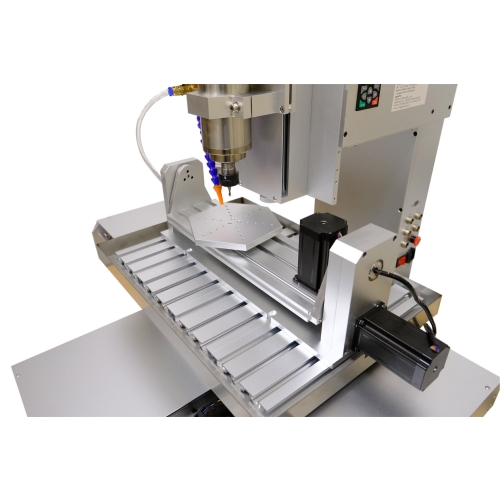

Il tavolo A/B consente di ruotare e inclinare l'oggetto attaccato. Ciò è utile quando si elaborano fianchi, superfici inclinate e modelli tridimensionali.
Il programma di lavorazione deve tenere conto della cinematica della tavola. Per il funzionamento multiasse è necessario il programma appropriato CAM, il post-processore e la corretta configurazione Mach3.
La gamma disponibile per il pezzo dipende dalla sua forma, montaggio, lunghezza dell'utensile e angolo della tavola. Il campo XYZ non indica le dimensioni massime del pezzo su cinque assi.
Tre punti di vista sul trattamento
Brevi riprese mostrano la fresatura del materiale e il funzionamento della tavola basculante e rotante.
Alluminio sotto la taglierina
Primi piani della sgrossatura di un dettaglio in alluminio.
8 secondi di elaborazioneLa tabella A/B in azione
Fresatura di un dettaglio spaziale con tavola inclinata.
8 secondi di elaborazioneDal modello al dettaglio
Fresatura della superficie e dei dettagli della figura.
8 secondi di elaborazioneMateriali dimostrativi del produttore per 6040 5D. L'effetto della lavorazione dipende dal materiale, dall'utensile, dal montaggio e dal programma preparato.
Potenza allo strumento. Raffreddamento in circolazione.

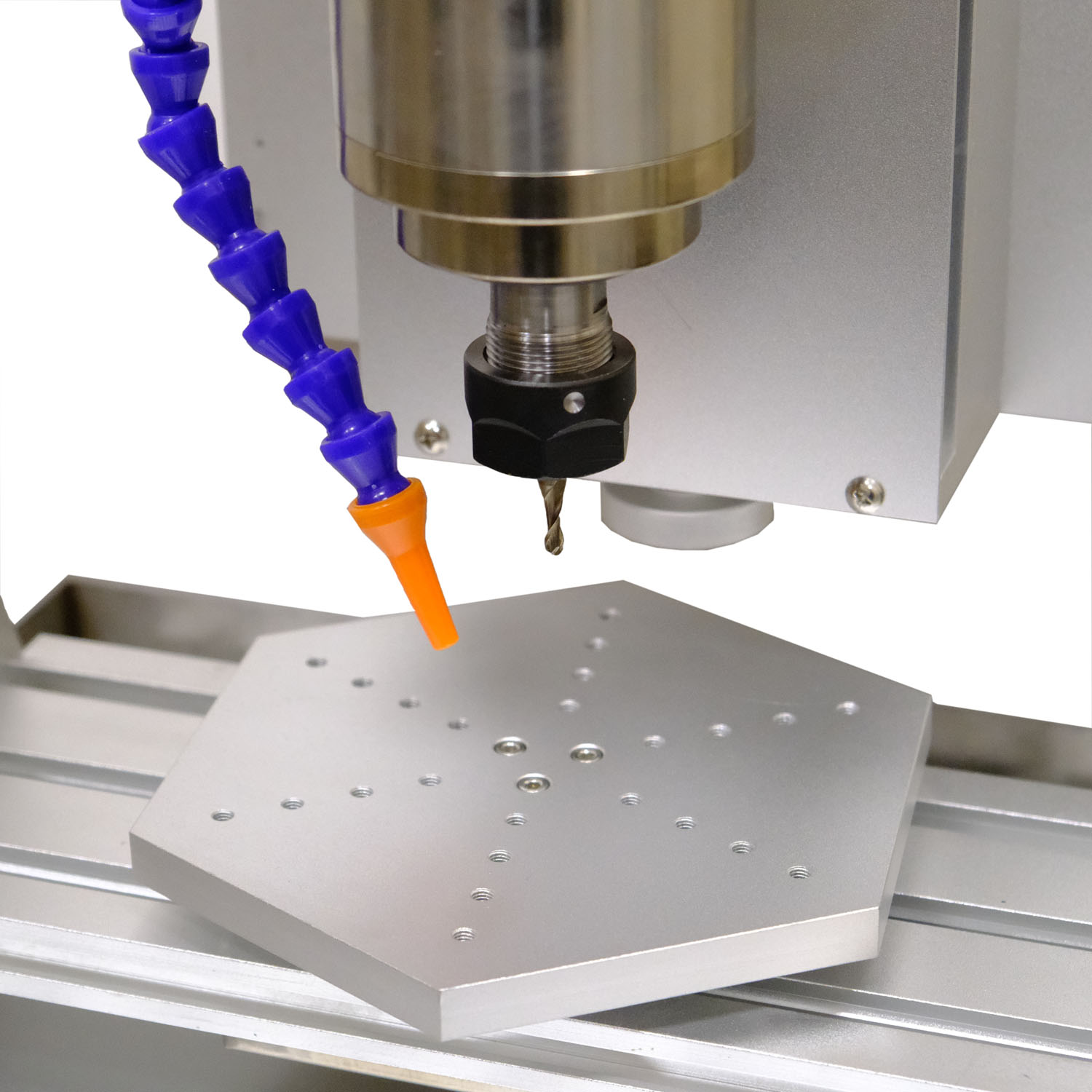

Mandrino 2,2 kW con supporto ER20
Accelera fino a 24 000 giri/min consente di adattare la velocità all'utensile e al materiale. Le boccole ER20 vengono utilizzate per montare frese con diametro del gambo adeguato.

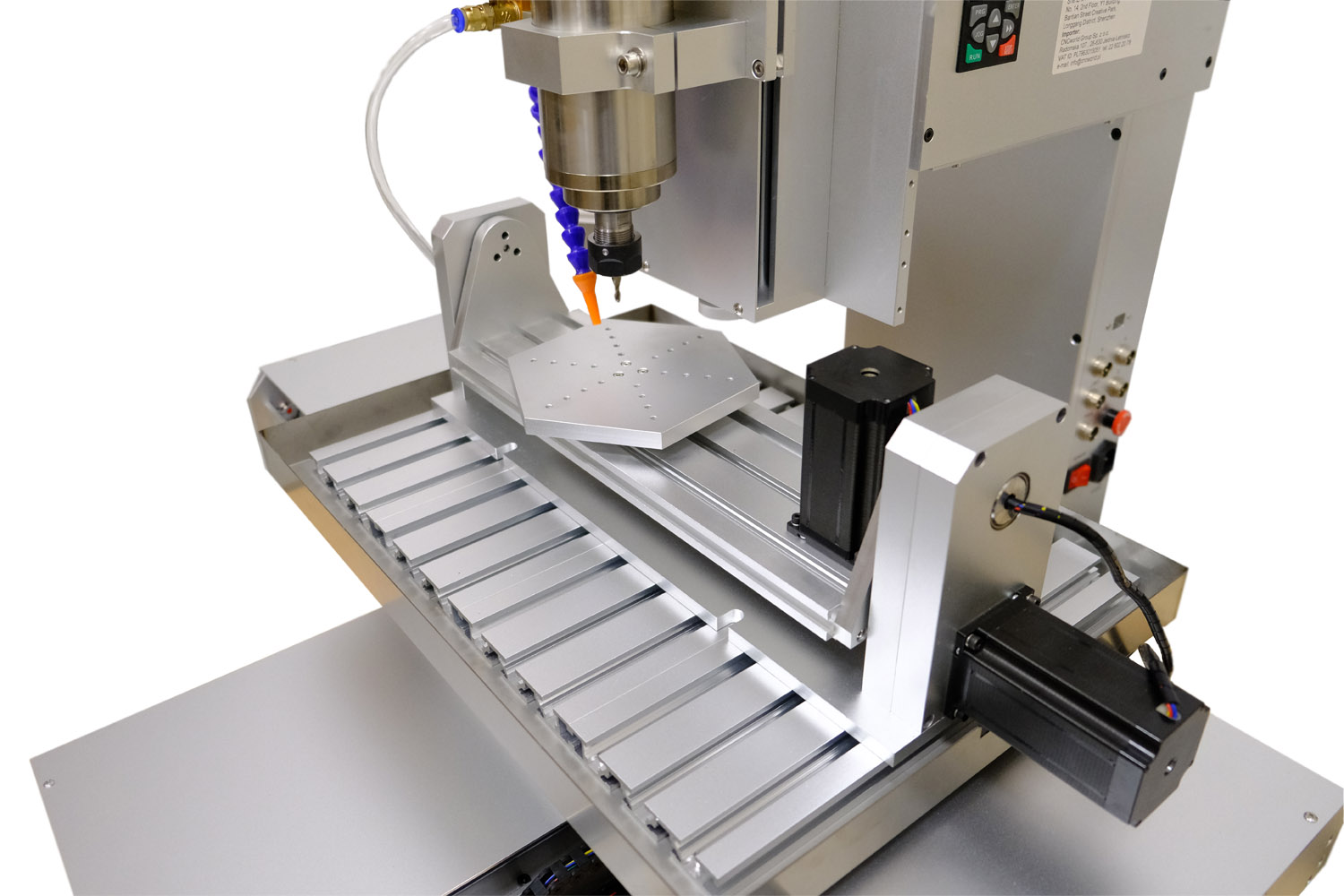

Il mandrino è raffreddato ad acqua. L'ugello sulla testa consente di dirigere il refrigerante nella zona di lavorazione, utile soprattutto quando si lavora con l'alluminio.
Idee che prendono forma
Wood and plastics
Modelli, rilievi e prototipi realizzati in legno, acrilico, PVC e materiali da costruzione accuratamente selezionati.
Metalli non ferrosi
Fresatura ed incisione leggera di alluminio, ottone e rame con utensili, avanzamenti e raffreddamenti opportunamente selezionati.
Laboratorio e formazione
Apprendere la programmazione CNC, verificando progetti e realizzando piccoli elementi e serie di test.
Come funziona nella pratica, ovvero esempi reali
Foto del lavoro e dettagli pubblicate dal produttore per 6040 5D.

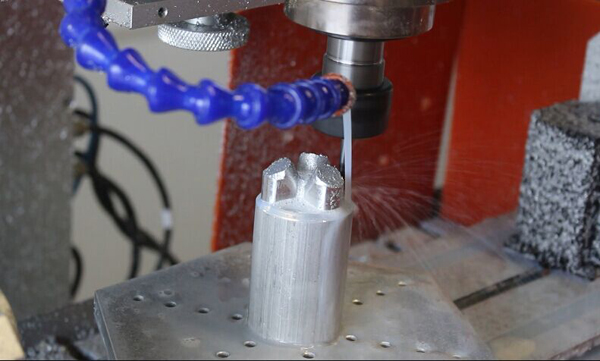

Un esempio di lavorazione di un particolare in alluminio.

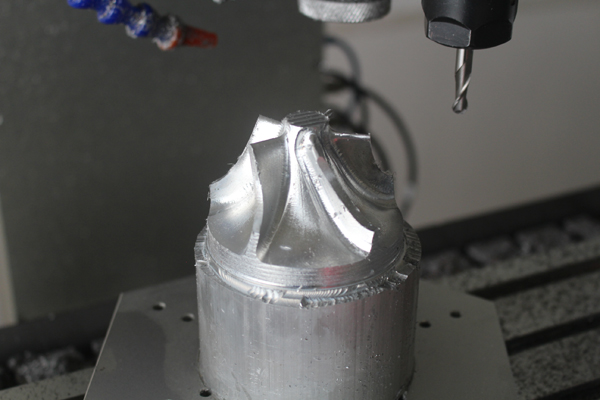

Dettaglio spaziale durante la fresatura.
Esempio di lavoro su tavolo inclinato.

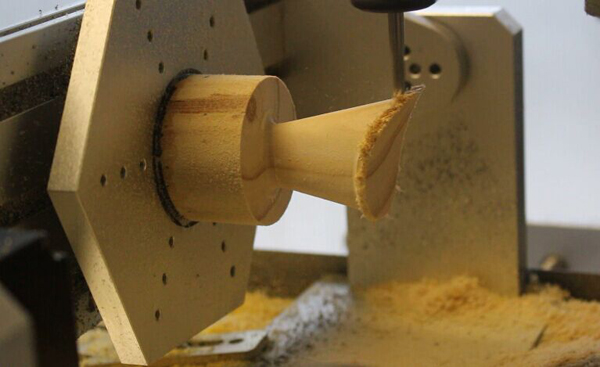

Fresatura di un modello in legno.
Il movimento stabile inizia con la meccanica

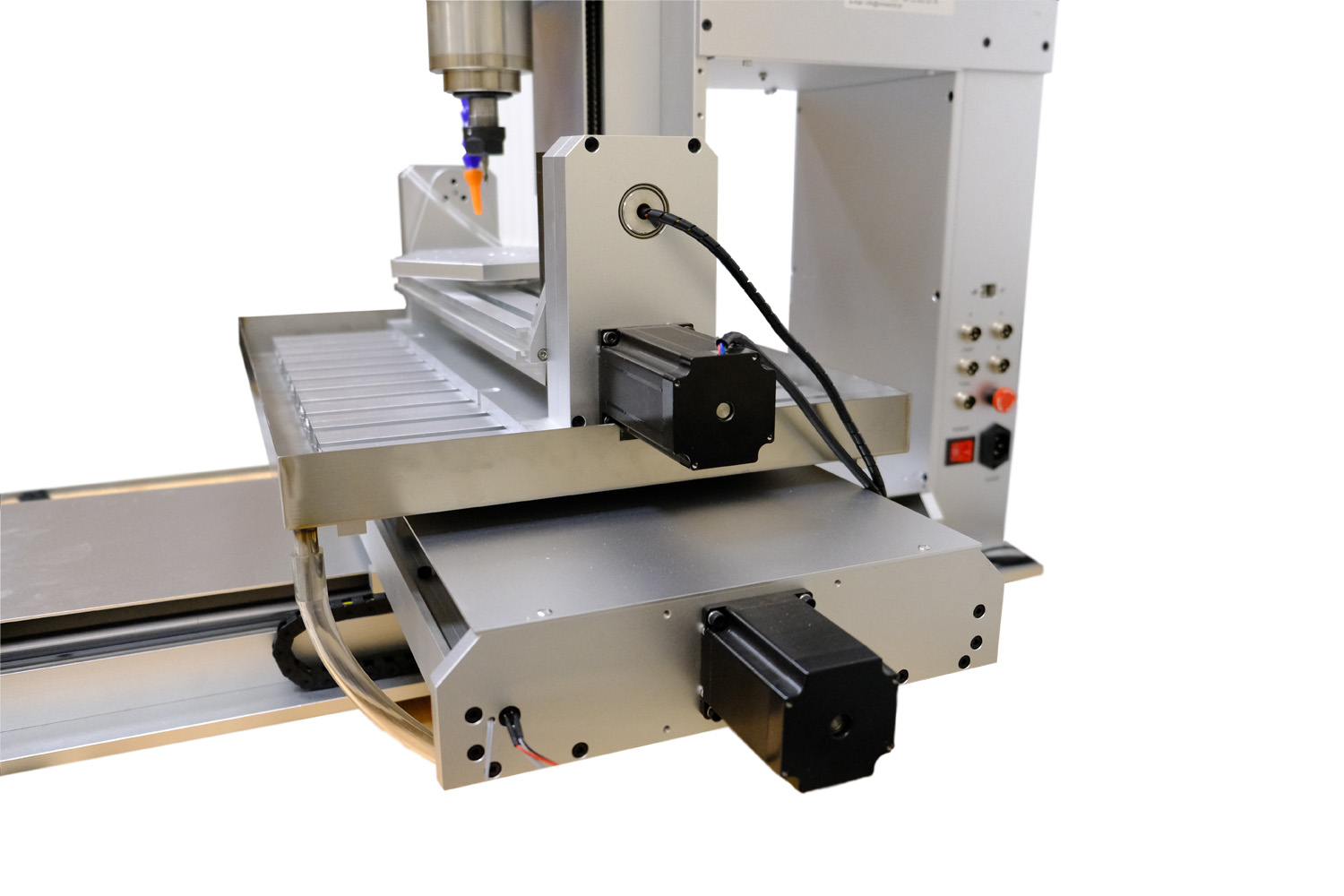

Viti a ricircolo di sfere e tavola a croce

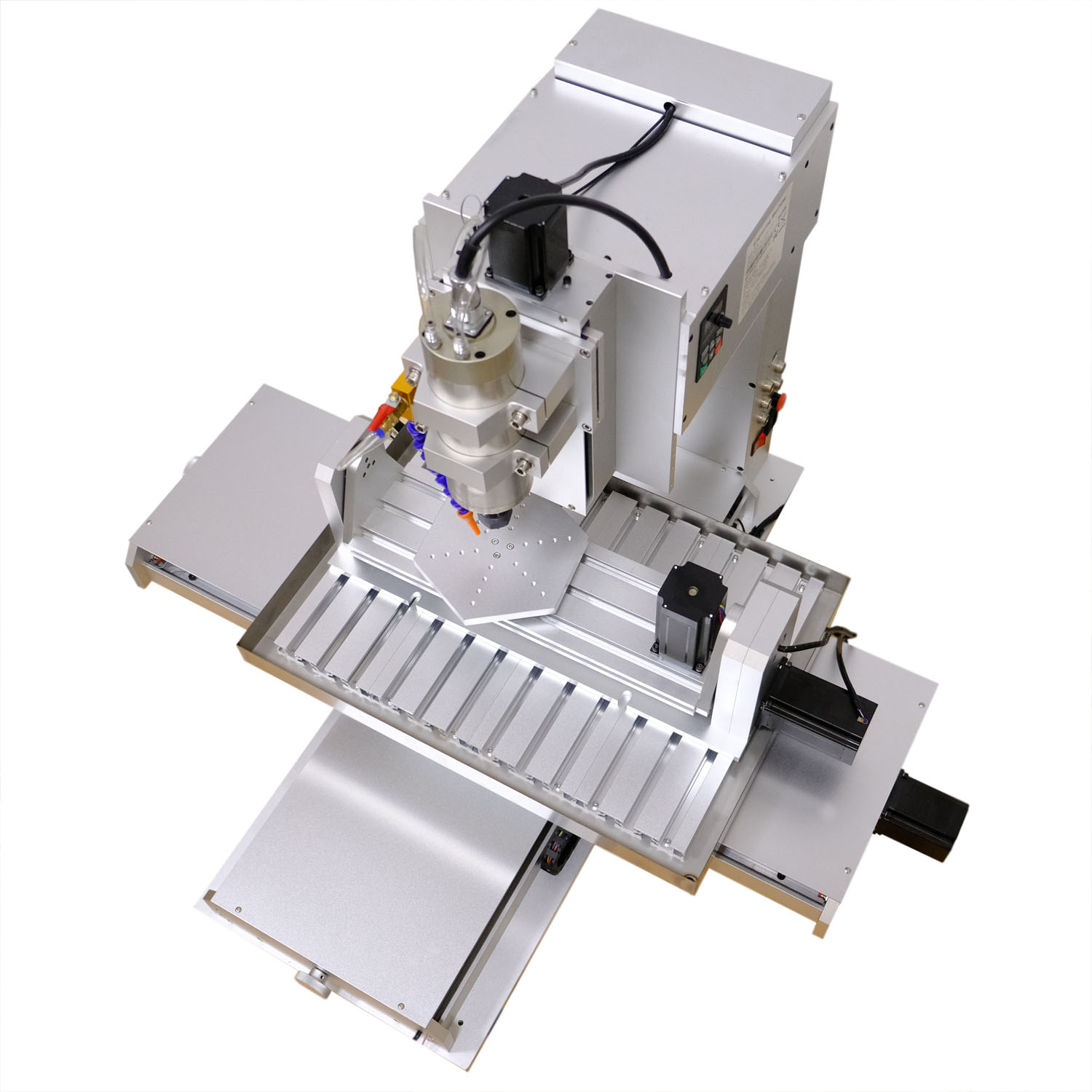

Gli assi lineari utilizzano viti a ricircolo di sfere tipo 1605 e guide costituite da rulli cromati. La tavola mobile funziona sotto un mandrino posizionato verticalmente.
Le coperture visibili sulle guide limitano il deposito diretto dei trucioli sugli elementi in movimento. La pulizia e la lubrificazione regolari aiutano a mantenere i meccanismi senza intoppi.
Prepara la tua stazione e inizia il tuo progetto
Accessories to run
- Mandrino 2,2 kW e sistema di controllo integrato.
- Tavola roto-basculante per funzionamento sugli assi A e B.
- Morsetti di fissaggio, chiavi e frese per avviamento.
- Pompa dell'acqua, cavo di alimentazione e cavo USB.
- Sensore altezza utensile.
Preparare il computer e la licenza Mach3 separatamente. Il progetto dovrà essere convertito al codice G utilizzando l'apposito software CAM.

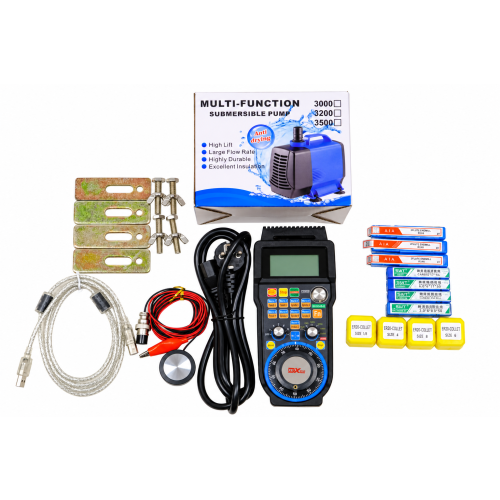

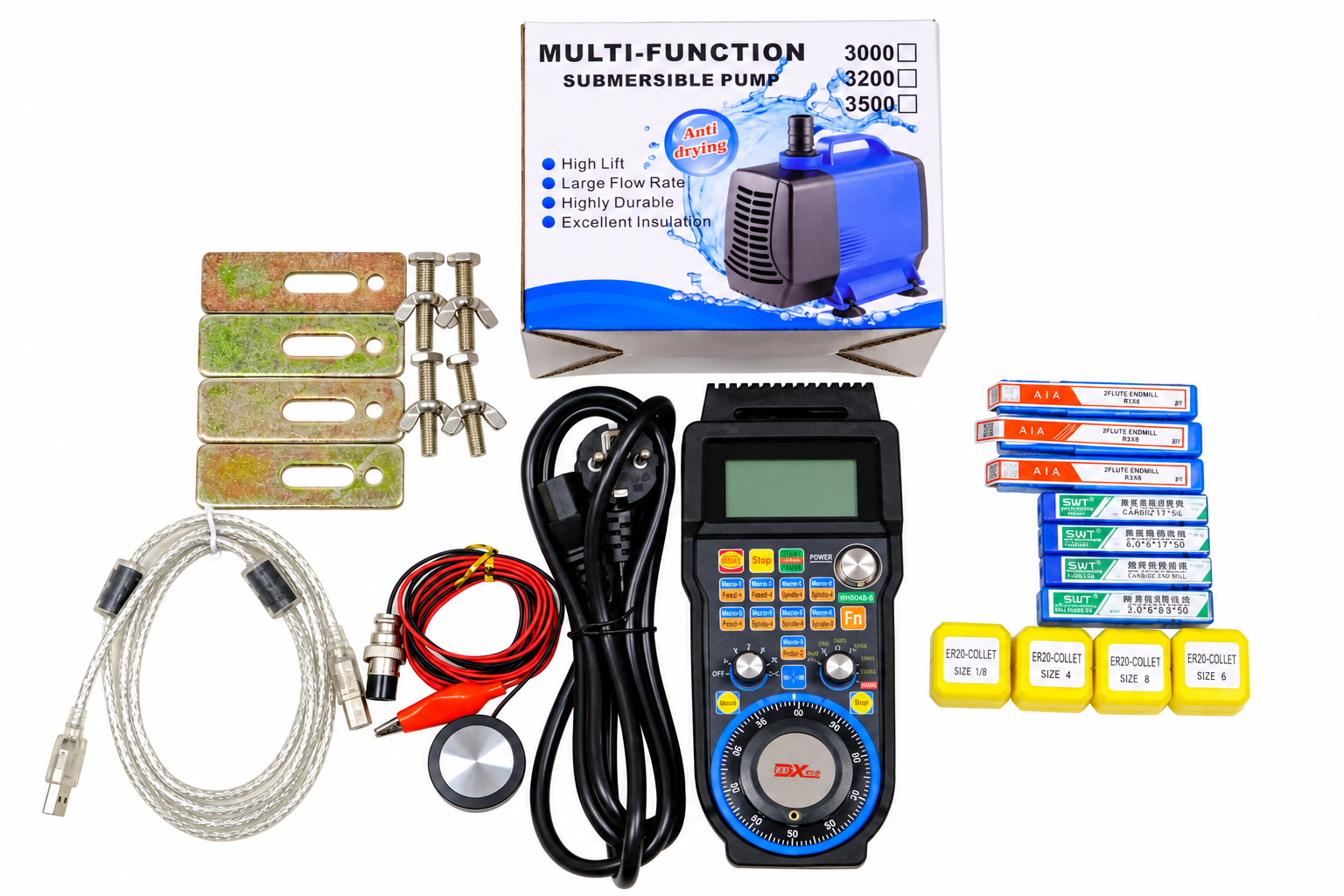

Accessori inclusi
Comandi, fissaggi e utensili — accessori per preparare la postazione di lavoro.
Attrezzature per il lavoro quotidiano
- Controller manuale con volantino — comoda impostazione manuale della posizione dell'asse.
- Pompa dell'acqua per il sistema di raffreddamento del mandrino.
- Set di frese per iniziare a lavorare con la macchina.
- Pinze ER20 per il montaggio di utensili con diversi diametri di gambo.
- Staffe di serraggio con viti per fissare il materiale sul tavolo.
- Sensore di altezza utensile per impostare il punto di riferimento dell'asse Z.
- Cavo USB e cavo di alimentazione per collegare la macchina.
Parametri tecnici
| Parametro | Valore |
|---|---|
| Modello | 6040 5D, design verticale |
| Numero di assi | 5: X, Y, Z e girevoli A e B |
| Area di lavoro nominale XYZ | 400 × 600 × 150 mm |
| Campo di lavorazione effettivo XYZ | 375 × 535 × 150 mm |
| Potenza del mandrino | 2,2 kW |
| Giri del mandrino | Massimo. 24 000 giri/min |
| Raffreddamento del mandrino | Acqua |
| Diametro montaggio/mandrino dell'utensile | ER20 / 80mm |
| Azionamento asse XYZ | Viti a ricircolo di sfere tipo 1605 |
| Guide | Alberi cromati e cuscinetti lineari; X e Y: Ø20 mm, Z: Ø16 mm |
| Precisione di posizionamento dichiarata | 0,02 mm |
| Velocità di avanzamento massima | 4000mm/min |
| Carico massimo della tavola XY | 50 kg |
| Carico massimo sul gruppo asse rotante | 15 kg |
| Connessione a un computer | USB |
| Software di controllo | Mach3; licenza non inclusa |
| Alimentazione | 230V AC |
| Dimensioni della macchina: altezza × lunghezza × larghezza. | 715 × 700 × 610 mm |
| Peso della macchina | 103 kg |
0,02 mm è la precisione di posizionamento dichiarata, non la tolleranza garantita di ogni dettaglio finito. La velocità di 4000 mm/min è il valore massimo; L'avanzamento di lavoro viene selezionato in base al materiale, all'utensile e alla profondità di taglio. Il carico della tavola XY e del gruppo rotante rappresentano due limiti diversi.
Prima di eseguire il tuo primo programma
Cosa fanno i cinque assi?
Tre assi lineari sono responsabili del posizionamento dell'utensile rispetto al materiale e due assi rotanti modificano la posizione del pezzo. Ciò consente di elaborare i dettagli da diversi lati. Il modo in cui viene guidato l'asse risulta dal programma e dalla configurazione del controllo.
Il campo 600 × 400 mm è disponibile con tavola rotante?
600 × 400 mm è l'area nominale del modello. La gamma effettiva degli assi lineari è X 375, Y 535 e Z 150 mm. Dopo aver montato la tavola A/B, lo spazio per il pezzo da lavorare è minore e dipende anche dall'angolo di inclinazione e dal montaggio.
Il software è incluso?
La fresatrice funziona con Mach3 fino a USB. La licenza per il programma di controllo e il software per la preparazione dei percorsi CAM devono essere forniti separatamente. Per il funzionamento multiasse è necessario un post-processore compatibile con il sistema di questa macchina.
Il tuo prossimo progetto potrebbe avere più dimensioni
Scegli 6040 5D per modelli, prototipi e lavorazioni di piccoli dettagli. Hai bisogno di aiuto per scegliere? Contattare CNCWorld.
